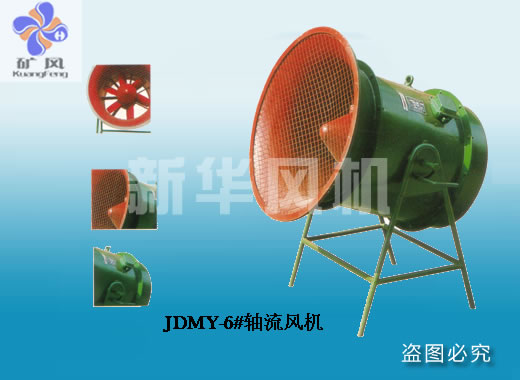

JDMY-6軸流通風機

一、產品簡介

本產品由上海交通大學最新設計、試制的趕超世界先進水平的新一代產品，并于一九八六年通過技術鑒定，鑒定測試本產品的氣動性能指標按國標GB1236-76，噪聲特性按國標GB2888-82的規定。鑒定測試本產品的各項性能指標均已達到或超過原設計指標（附組織鑒定單位結論）。測試鑒定由上海機械學院，上?；ぴO計院，上海城市建設學院七院，七○四研究所上海交大動力工程系，同濟大學聲學研究所，上海市環保局，上海通用機械研究所，上海市勞動局保護等單位的教授、副教授、高級工程師、工程師等參加。上海異型鋼管廠、建筑安裝公司、上鋼一廠等試用單位亦出席了鑒定會并提供了用戶報告。

二、產品特點

鑒定會認定本產品具有如下特點：

1、該型風機通流部分設計先進、結構合理、變工況范圍寬、整機重量輕、適用面廣、節能省材等優越性。

2、該型風機在設計工況下，風機效率達88.8%，噪聲級為80.3dB(A)，比A聲級為24.6dB(A)，重量為110公斤。與目前所知的西德、意大利、丹麥、瑞典、日本等各國同類產品相比已達到并已部分超過它們的性能指標。為此鑒定組認為該型風機的氣動與噪聲性能已經相當于80年代初期國際同類產品的先進水平。

3、ZFMY-6型風機風量大、節能、噪聲低、壓頭適中、射程遠、用料省、適合于冶煉、軋鋼、爐窯、船臺及其它高溫崗位和管道通風降溫用。試用期間受到用戶好評。具有較大的勞動保護和環境保護的意義。該產品已由本廠的，投入生產，本廠設備先進、工藝合理、技術力量雄厚，對產品均經過性能測試及質量檢驗。本廠的經營宗旨是：保證質量，實行三包，信守合同，交貨及時，歡迎用戶來人來函洽談。

三、使用維護注意事項

1、安裝使用前應檢查通風機是否因包裝、運輸不當變形損壞。如有缺陷需修整后方能安裝使用。

2、安裝時要檢查風機各連接部位有無松動，葉片與風筒的間隙應均勻，不得碰擦。

3、風機安裝時，通風管道的重量不準加在機殼上，安裝風管應另加支撐。若進風口不接管道時應安裝集流器（喇叭口），以改善氣體流動。

4、作崗位風機使用時，風機應安放平穩，作管道風機使用時，底座應與基礎結合平面自然貼合，則應加墊墊平，不得敲打法蘭盤或強制連接以防變形。

5、風機安裝完畢后，必須先撥動葉輪，檢查是否有過緊或碰擦現象。葉輪應轉動靈活自如，方可進試運轉

6、按規定要求正確連接電源。

7、注意檢查葉輪旋轉方向，應與筒體箭頭方向一致，不得反轉運行。

8、通風機長期停用再重新使用時，亦須進行全面檢查及試運轉，然后再投入正常運轉。

9、通風機在正常使用中應每月進行定期檢查。經常注意風機在運轉中有無異常聲響，振動以及電流過大現象，發現問題需及時修理排除，以延長風機使用壽命。

四、主要性能和簡圖表

1、型號說明：

J        D         M         Y           6

2、主要性能參數：
