礦用離心式通風機工作時，電動機通過傳動裝置帶動葉輪旋轉，葉片流道之間的空氣隨葉片旋轉而旋轉，從而獲得離心力。經葉端被拋出葉輪進入機殼。進入機殼以后，速度會逐漸的減小，壓力隨之升高，然而，在葉片入口處的壓力相應減小。就在這樣反復的工作中，產生離心力后，有壓力的作用使風流源源不斷的流動。對于礦用軸流式通風機其工作時，主要是依靠動輪轉動時，氣流沿等半徑的圓柱面旋繞流出。
結構

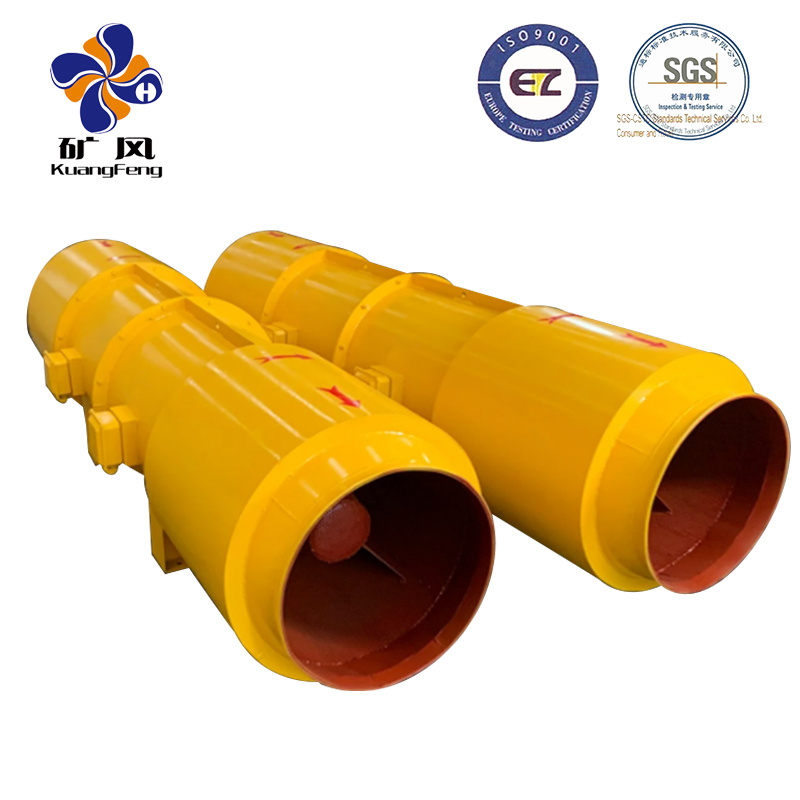

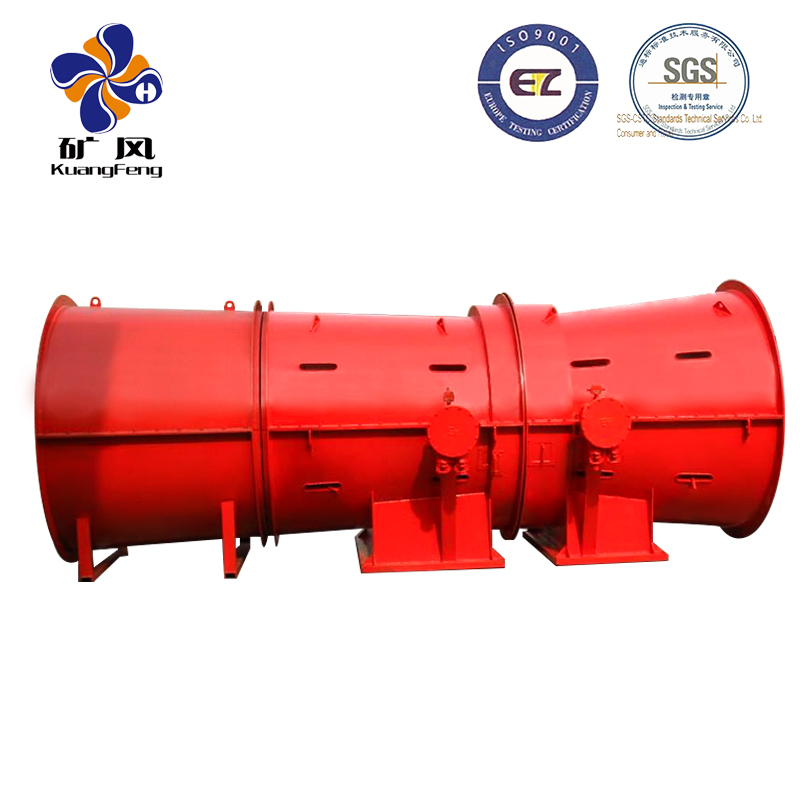

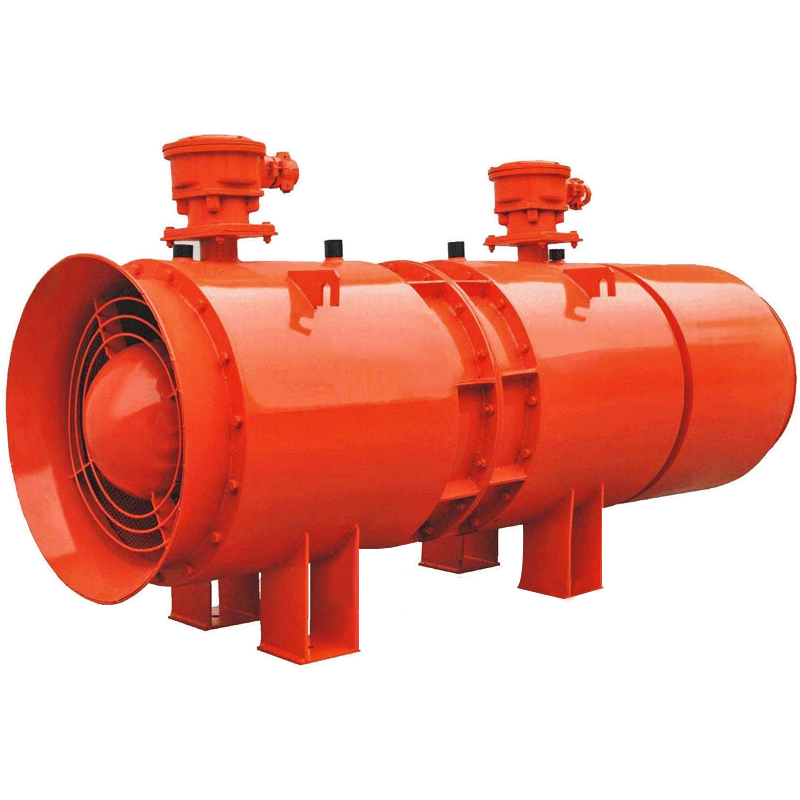

礦用風機由集風器、機殼、電動機、葉輪、擴散筒、風筒接頭等部分組成，通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料：電動機被密封在內尺道內，與風道內的乏風隔離，電動機為 YBF 系列隔爆型風機用二極三相異步電動機采用380V/660V 電壓等級，通風機葉輪采用特殊材料制作，防靜電、無摩擦火花。由電機冷卻風輪所輸送的氣流進行冷卻，電機與新鮮風流相通。
產品參數
|
系列 |
型號 |
風量(m3/S) |
靜壓 (Pa) |
功率(KW) |
|
FBCDZ-4- 1450r/min |
12 |
6.9～17.5 |
990～2860 |
2×45 |
|
7.4～18.7 |
1130～3270 |
2×55 |
||
|
13 |
8.8～22.2 |
1160～3360 |
2×75 |
|
|
9.4～23.8 |
1330～3840 |
2×90 |
||
|
FBCDZ-6- 980r/min |
12 |
6.3～24.2 |
450～1414 |
2×15 |
|
6.5～26.0 |
515～1625 |
2×18.5 |
||
|
6.8～27.5 |
580～1825 |
2×22 |
||
|
7.2～30.5 |
674～2121 |
2×30 |
||
|
7.4～32.8 |
775～2440 |
2×37 |
||
|
13 |
9.4～33.7 |
605～1754 |
2×30 |
|
|
8.1～38.5 |
792～2490 |
2×45 |
||
|
14 |
11.8～29.8 |
701～2034 |
2×45 |
|
|
10.1～31.7 |
918～2888 |
2×55 |
||
|
15 |
14.5～36.6 |
805～2335 |
2×55 |
|
|
12.4～39.0 |
1054～3315 |
2×75 |
||
|
16 |
17.6～44.4 |
916～2656 |
2×75 |
|
|
15.0～47.3 |
1199～3772 |
2×110 |
||
|
17 |
21.1～53.3 |
1035～2999 |
2×90 |
|
|
18.0～56.8 |
1353～4258 |
2×132 |
||
|
18 |
25.0～63.3 |
1160～3362 |
2×132 |
|
|
21.4～67.4 |
1517～4774 |
2×185 |
||
|
19 |
29.4～74.4 |
1292～3746 |
2×160 |
|
|
25.1～79.3 |
1690～5319 |
2×220 |
||
|
20 |
34.3～86.8 |
1432～4150 |
2×220 |
|
|
29.3～92.5 |
1873～5893 |
2×250 |
||
|
21 |
39.7～100.5 |
1579～4576 |
2×280 |
|
|
33.9～107.0 |
2065～6497 |
2×355 |
||
|
22 |
85～145 |
3690～1490 |
2×220 |
|
|
89.0～150 |
4020～1620 |
2×250 |
||
|
90.0～155 |
4330～1750 |
2×280 |
||
|
96.0～165 |
4690～1890 |
2×315 |
||
|
100.0～170 |
5080～2050 |
2×355 |
||
|
105.0～180 |
5500～2220 |
2×400 |
||
|
FBCDZ-8-740r/min |
17 |
13.6～42.9 |
772～2428 |
2×55 |
|
18 |
18.9～47.8 |
661～1917 |
2×55 |
|
|
16.1～50.9 |
865～2722 |
2×75 |
||
|
19 |
22.2～56.2 |
737～2136 |
2×75 |
|
|
19.0～60.0 |
964～3033 |
2×110 |
||
|
20 |
25.9～65.5 |
816～2367 |
2×90 |
|
|
22.1～69.8 |
1068～3360 |
2×132 |
||
|
21 |
30.0～75.9 |
900～2609 |
2×132 |
|
|
25.6～80.8 |
1177～3705 |
2×160 |
注意事項
為保證礦用風機的長期安全運行，須注意正確使用和經常性的維護保養。掘進巷道采用抽出式通風機進行混合式通風時應符合《煤礦安全規程》的有關規定。通風機前應設置安全風窗，啟動通風機前先打開安全風窗，運轉正常后，逐漸關閉安全風窗。啟動通風機前應檢查通風機和開關附近 1 0 m 以內的瓦斯含量，瓦斯濃度不超過 0.5 ％時，方可啟動通風機，若瓦斯超限應采取相應的措施。通風機在運行中因故障停止運轉，重新啟動前，應檢測風簡內瓦斯濃度，若瓦斯濃度超標，應按煤礦安全規程規定處理。
