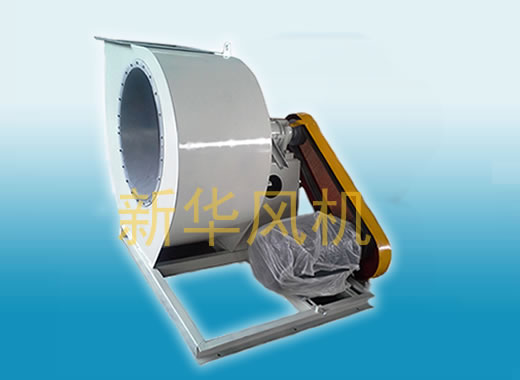

W4-68不銹鋼風機

用 途

W4-68-11No.6.3D高溫風機適用于輸送不含腐蝕性、最高溫度不超過400℃的高溫氣體，若氣體含塵量較大，應在風機進風口前裝備除塵效率不低于85%的除塵裝置，以提高風機的使用壽命。

形 式

該系列風機系單吸懸臂式，C或D傳動方式。從電動機一端正視，葉輪順時針旋轉，稱為右旋風機；逆時針旋轉，稱為左旋風機。

結 構 特 點

1、           葉輪  采用耐熱不銹鋼焊接而成，葉輪經靜、動平衡校正，和超速試驗。

2、            機殼  由鋼板焊成蝸型體，固定在支架上。

3、            傳動組  由主軸、水冷軸承箱等零部件組成。

4、            采用整體支架，吸振性強、運轉平穩。

性能與選用件表

維　　　　　　護

1、定期清除風機及輸氣管道內的灰塵、污垢及水等雜質，并防止生銹。

2、風機修理時必須先斷電停機，絕對不允許在運轉中進行，開關應由專人

監護，以防中途送電。

3、對溫度計及油標的靈敏性應定期檢查。

4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。

5、每次維修前后均應仔細記錄、清點、核對工具及原材料數量，以防遺忘

在風機及管道內部。

6、風機試車時進出口方向十米之內不許站人。

7、安裝、維修及試車時嚴禁無關人員在場圍觀。

故　障　及　原　因

風機的主要故障有：

一、軸承箱振動劇烈。

1、風機軸與電機軸不同心，聯軸器歪斜。

2、機殼或進風口與葉輪摩擦。

3、基礎的剛度不夠或不牢固。

4、葉輪鉚釘松動或輪盤變形。

5、葉輪軸盤與軸松動，聯軸器螺栓松動。

6、機殼與支架、軸承箱與支架、軸承箱與座等聯接螺栓松動。

7、風機進、出口管道安裝不良，產生振動。

8、轉子不平衡。

9、管見過細，風速過快。

二、軸承溫升過高。

1、軸承箱振動劇烈。

2、潤滑脂質量不良、變質或填充過多、含有灰塵、砂粒、污垢等雜質。

3、軸承箱蓋、座聯接螺栓之緊力過大或過小。

4、軸與滾動軸承安裝歪斜，前后兩軸承不同心。

5、滾動軸承損壞。

三、電動機電流過大和溫升過高。

1、開車時進氣管道內閘門或節流閥未關嚴。

2、流量超過規定值或風管漏氣。

3、風機輸送的氣體中含粘性物質或氣溫太低，氣體密度太大。

4、電機輸入電壓過低或電源單相斷電。

5、聯軸器聯接不正，皮圈過緊或間隙不勻。

6、受軸承箱振動劇烈的影響。

7、受并聯風機工作情況惡化或發生故障的影響。

訂　貨　須　知

訂貨時請注明風機的型號、機號、傳動方式、轉速、風量、壓力、工作溫度、最高使用溫度、旋轉方向、出風口角度、電動機型號、功率等。

如風機使用條件與給定條件不符時，可與本公司設計部門聯系，重新設計。
