風機的用途
G4-73和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2—670t/h蒸汽鍋爐的通、引風系統。在無其它特殊要求時，G4-73亦可用于在礦井通風及一般通風。
通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。
在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。
風機的型式
1、通風機與引風機均制成單吸入，各有№8—29.5共13個機號。
2、從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之為左旋風機，以“左”表示。
3、風機的出風口位置，以機殼的出風口角度表示。
4、風機的傳動方式為D式，均采用彈性聯軸器聯接。

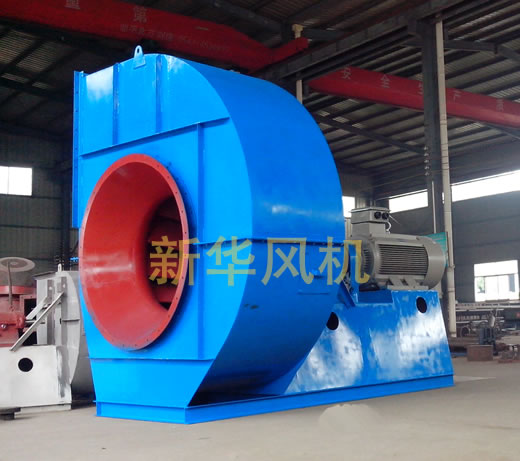

風機的結構
風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
1、葉輪——12后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，保證了風機主效率、低噪聲、高強度。葉輪經靜動平衡校正和超速運轉試驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。
2、機殼——用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（№8—12機殼作成整體結構，不能拆開，№14—16機殼作成兩開式，№18—29.5機殼作成三開式）。對引風機，蝸形板作了適當加厚，以防磨損。
3、進風口—收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。
4、調節門—用來調節流量的裝置，軸向安裝于進風口之前。調節范圍由0度（全開）到90度（全閉）。調節門的搬把位置：從進風口方向看在右側，對右旋風機，搬把由下往上推是由全閉到全開方向，對左旋風機，搬把由上往下拉是由全閉到全開方向。
5、傳動—傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8—16用整體的筒式軸承箱；№18—29.5用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加油量按油位標示要求?！?span>8—16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷裝置，因此，須加輸水管，耗水量隨氣溫不同而異，一般按0.5—1m3/h考慮。
風機的性能與選擇
GY4-73型風機只出給№10樣機的無因次性能表及曲線。由給出的無因次性能表或曲線可計算№8-28所有機號的有因次性能。
由無因次參數計算有因次參數的公式為：
Q=900ΠD22U2Φ (m3/h) Kp=
P=ρ1U22Ψ/Kp (Pa) Pin=
(KW)
Pre=
(KW)
式中：
P—全壓 (Pa)
Q—流量 (m3/h)
D2—葉輪葉片外緣直徑 (m)
U2—葉輪葉片外緣線速度 (m/s)
Kp—全壓壓縮性系數
Pin—內功率 (KW)
Pre—所需功率 (KW)
ηm—機械效率，D式傳動取0.98
ρ1—進氣密度 (kg/m3)
K—電機儲備系數，通風機取1.15，引風機取1.3
GY4-73№10樣機無因次性能表
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Φ |
0.147 |
0.166 |
0.186 |
0.205 |
0.224 |
0.243 |
0.263 |
0.282 |
|
Ψ |
0.472 |
0.470 |
0.465 |
0.453 |
0.432 |
0.403 |
0.362 |
0.315 |
|
Ψd |
0.0193 |
0.0246 |
0.0309 |
0.0375 |
0.0448 |
0.0528 |
0.0619 |
0.0712 |
|
λ |
0.0874 |
0.0938 |
0.1009 |
0.1067 |
0.1115 |
0.1144 |
0.115 |
0.1119 |
|
ηin |
0.794 |
0.832 |
0.857 |
0.87 |
0.868 |
0.856 |
0.828 |
0.794 |
圖3 管網特性和全壓偏差與流量關系
流量過多或不足的處理：
在使用時，常常發現流量過多或不足的現象。產生這種現象的原因很多，如在使用過程中流量發生時大時小的現象，主要由于管網中的阻力時大時小或風機在飛動區工作等緣故；如果是在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，則主要是由于管網堵塞。
在新風機安裝后，進行運轉時就發生流量過大或不足現象，其主要原因有下列幾點：
(1)管網阻力實際值與計算值相差過大。一般管風特性方程式：P=KQ2，式中K—阻力系數，如實際值K小于計算K，則流量增大，反之則流量減少。
(2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。
在新風機安裝后，開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除：
(1)利用調節門的開閉程度調節流量。
(2)改變風機轉速調節流量。
(3)調換新的壓力較高或較低的風機調節流量。
(4)改變管網阻力系數調節流量。
必須指出的是：一般都采用節流裝置來調節流量，但當實際流量比所需流量大得很多時，這種方法浪費電力過多，很不經濟，如條件允許，通常用降低風機轉速或調換壓力較低的風機。
當調節門全開時，流量仍嫌過小，此時應設法減小管網阻力系數，以增加流量，亦可采用提高風機轉速和調換壓力較高的風機，但風機的最大轉速不得超性能表之最高轉速。
風機性能一般指在標準狀態下輸送空氣的性能。引風機指定狀態為大氣壓力Pa=101300Pa，氣體溫度t=200℃，氣體密度ρ=0.745kg/m3。性能表中性能均指調節葉片為全開0度時。訂貨時以性能表為準。
當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。其換算公式如下：
Q0=Q
(m3/h) P0=P
(Pa)
Pin0=Pin
(KW) ηin0=ηin
式中：
n—轉速(r/min) ηin—內效率，有注腳0為指定狀態，無注腳0為使用狀態
安裝調試和操作
在安裝前首先應準備好安裝所需的材料及工具，并對風機各部機件進行檢查，對葉輪、主軸和軸承等更應仔細檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
在安裝操作過程中必須注意下列幾點：
1、在一些接合面上，為防生銹，減少拆卸困難，應涂上潤滑脂或機油。
2、在上接合面的螺栓時，如有定位銷釘、應先上好銷釘再擰緊螺栓。
3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。
（二）安裝要求
1、按圖紙所示位置及尺寸安裝。
2、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端的不平行度。兩軸不平行允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。
3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
4、風機安裝后，撥動轉子，檢查是否有過緊或與固定部分刮蹭現象。
5、安裝風機進口出口管道時，重量不應加在機殼上。
6、全部安裝后，經總檢合，方可試運轉。
（二）風機的試運轉
1、風機的試運轉應在無載荷（關閉進氣管道閘門或調節門）情況下進行。
2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）運轉。
3、滿載荷運轉，對新安裝風機不少于2小時，對修理后的風機不少于半小時
（三）風機的操作
1、風機啟動時，應做下列準備工作：
eq \o\ac(○,1)1關閉調節門。
eq \o\ac(○,2)2檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。
eq \o\ac(○,3)3聯軸器應加保護罩。
eq \o\ac(○,4)4檢查軸承的油位是否在最高油位（第一次試車油位漫過油窗,其他參考標牌）。
eq \o\ac(○,5)5點車檢查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震、松動等現象，如有應排除之。
2、風機啟動后，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大于6.3mm/s。
3、下列情況下，必須緊急停車：
eq \o\ac(○,1)1發覺風機有劇烈的噪聲；
eq \o\ac(○,2)2軸承的溫度劇烈上升；
eq \o\ac(○,3)3風機發生劇烈振動和撞擊。
風機的維護
（一）風機維護工作制度
1、風機必須專人使用，專人維修。
2、風機不許帶病運行。
3、定期清除風機內部的灰塵，特別是葉輪上的灰塵、污垢等雜質，以防止銹蝕和失衡。
4、風機維修必須強調首先斷電停車。
（二）風機正常工作運轉中的注意事項
1、如發現流量過大，或短時間內需要較小的流量時，可利用調節門進行調節。
2、對溫度計及油標的靈敏性定期檢查。
3、除每次拆修后應更換潤滑油外，正常情況下1-3月更換一次潤滑油。
（三）風機的主要故障及原因
1、軸承箱劇烈振動
eq \o\ac(○,1)1風機軸與電機軸不同心，聯軸器裝歪；
eq \o\ac(○,2)2機殼或進風口與葉輪磨擦；
eq \o\ac(○,3)3基礎的剛度不牢固；
eq \o\ac(○,4)4葉輪鉚釘松動或葉輪變形；
eq \o\ac(○,5)5葉輪軸盤與軸松動，或聯軸器螺栓松動；
eq \o\ac(○,6)6機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；
eq \o\ac(○,7)7風機進出氣管道安裝不良；
eq \o\ac(○,8)8轉子不平衡；
eq \o\ac(○,9)9引風機葉片磨損。
2、軸承溫升過高
eq \o\ac(○,1)1軸承箱劇烈振動；
eq \o\ac(○,2)2潤滑油脂質量不良、變質、含有過多灰塵、粘砂、污垢等雜質；
eq \o\ac(○,3)3軸承箱蓋、座聯接螺栓緊力過大或過??；
eq \o\ac(○,4)4軸與滾動軸承安裝歪斜，前后二軸承不同心；
eq \o\ac(○,5)5滾動軸承損壞。
3、電機電流過大或溫升過
eq \o\ac(○,1)1開車時進氣管道閘門或節流閥未關嚴；
eq \o\ac(○,2)2流量超過規定值；
eq \o\ac(○,3)3風機輸送氣體的密度過大或粘性物質；
eq \o\ac(○,4)4電機輸入電壓過低或電源單相斷電；
eq \o\ac(○,5)5聯軸器聯接不正，皮圈過緊或間隙不勻；
eq \o\ac(○,6)6受軸承箱劇烈振動的影響。
淄博新華風機有限公司
2013-06
G4-73№8D、9D、10D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|||
|
型號 |
功率kw |
||||||||||||||
|
8 |
D |
1450 |
16156 18244 20442 22530 24618 26706 28904 30993 |
2104 2095 2072 2018 1924 1794 1611 1400 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
11.80 12.67 13.63 14.42 15.06 15.45 15.53 15.11 |
13.85 14.86 15.99 16.92 17.67 18.13 18.22 17.73 |
Y180M-4 |
18.5 |
TL8.
（200-65×48） |
M12×300 |
M12 |
12 |
||
|
9 |
D |
1450 |
23003 25976 29106 32079 35052 38026 41155 44128 |
2668 2656 2628 2559 2440 2275 2042 1775 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
21.27 22.83 24.55 2598 27.13 27.84 27.99 27.23 |
24.96 26.78 28.81 30.48 31.84 32.67 32.84 31.95 |
Y200L-4 |
30 |
TL8.
（200-65×55） |
M16×400 |
M16 |
16 |
||
|
Y225S-4 |
37 |
TL8.
（200-65×60） |
|||||||||||||
|
9 |
D |
960 |
15229 17198 19270 21238 23207 25175 27247 29216 |
1163 1158 1146 1116 1064 993 891 775 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
6.17 6.62 7.13 7.54 7.87 8.08 8.12 7.90 |
7.24 7.77 8.36 8.85 9.24 9.48 9.53 9.27 |
Y160L-6 |
11 |
TL8.
（200-65×42） |
M12×300 |
M12 |
12 |
||
|
10 |
D |
1450 |
31554 35633 39926 44004 48083 52161 56455 60533 |
3301 3287 3251 3166 3018 2813 2525 2194 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
36.02 38.66 41.58 44.0 45.95 47.15 47.39 46.12 |
42.27 45.36 48.79 51.64 53.92 55.32 55.61 54.11 |
Y250M-4 |
55 |
TL8.
（200-65×65） |
M20×500 |
M20 |
20 |
||
G4-73№10D、11D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
||||
|
型號 |
功率kw |
|||||||||||||||
|
10 |
D |
960 |
20891 23591 26434 29134 31834 34534 37377 40077 |
1437 1431 1416 1379 1315 1226 1101 958 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
10.45 11.22 12.07 12.76 13.34 13.68 13.75 13.38 |
12.26 13.16 14.16 14.98 15.65 16.06 16.14 15.70 |
Y180L-6 |
15 |
TL8.
（200-65×48） |
M12×300 |
M12 |
12 |
|||
|
Y200L-6 |
18.5 |
TL8.
（200-65×55） |
M16×400 |
M16 |
16 |
|||||||||||
|
10 |
D |
730 |
15886 17939 20100 22154 24207 26260 28422 30475 |
829 826 817 796 759 708 636 553 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
4.60 4.93 55.31 5.61 5.86 6.02 6.05 5.88 |
5.63 7.79 6.23 6.59 6.88 7.06 7.10 6.91 |
Y160L-8 |
7.5 |
TL8.
（200-65×42） |
M12×300 |
M12 |
12 |
|||
|
11 |
D |
1450 |
41999 47427 53142 58570 63998 69427 75141 80570 |
4003 3986 3943 3840 3660 3411 3060 2659 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
58.01 62.26 66.87 70.88 74.00 85.93 76.33 74.27 |
68.07 73.05 78.58 83.16 86.84 89.10 89.57 87.15 |
Y280S-4 |
75 |
TL8.
（240-75×75） |
M20×500 |
M20 |
20 |
|||
|
Y280M-4 |
90 |
|||||||||||||||
|
11 |
D |
960 |
27806 31400 35183 38777 42371 45965 49748 53343 |
1741 1734 1715 1671 1593 1485 1334 1160 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
16.83 18.07 19.43 20.57 21.48 22.04 22.15 21.55 |
19.75 21.20 22.80 24.13 25.20 25.86 25.99 25.29 |
Y200L2-6 |
22 |
TL8.
（200-75×55） |
M16×400 |
M16 |
16 |
|||
|
Y225M-6 |
30 |
|||||||||||||||
|
TL8.
（200-75×60） |
||||||||||||||||
G4-73№11D、12D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|||
|
型號 |
功率kw |
||||||||||||||
|
11 |
D |
730 |
21144 23877 26754 29487 32220 34953 37829 40562 |
1004 1000 989 965 919 854 770 669 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
7.40 7.94 8.55 9.04 9.44 9.69 9.74 9.48 |
8.69 9.32 10.03 10.61 11.08 11.37 11.43 11.12 |
Y180L-8 |
11 |
TL8.
（200-75×48） |
M12×300 |
M12 |
12 |
||
|
12 |
D |
1450 |
54526 61574 68992 86040 83088 90135 97554 104600 |
4777 4756 4705 4582 4366 4069 3650 3171 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
89.63 96.19 103.46 109.49 114.33 117.31 117.92 114.75 |
105.17 112.87 121.40 128.47 134.15 137.65 138.36 134.65 |
Y315M1-4 |
132 |
TL9.
（290-75×80） |
M24×630 |
M24 |
24 |
||
|
Y315M2-4 |
160 |
TL9.
|
|||||||||||||
|
12 |
D |
960 |
36100 40766 45677 50344 55010 59676 64587 69253 |
2075 2066 2044 1990 1898 1769 1588 1381 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
26.01 27.91 30.03 31.77 33.18 34.05 34.22 33.30 |
30.52 32.76 35.23 37.29 38.94 39.95 40.16 39.08 |
Y250M-6 |
37 |
TL8.
（200-75×65） |
M20×500 |
M20 |
20 |
||
|
Y280S-6 |
45 |
TL8.
（200-75×75） |
|||||||||||||
|
12 |
D |
730 |
27451 30999 34734 38282 41830 45378 79113 52661 |
1196 1191 1178 1148 1094 1020 916 797 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
11.44 12.27 13.20 13.97 14.59 14.97 15.05 14.64 |
13.42 14.40 15.49 16.39 17.12 17.57 17.66 17.18 |
Y200L-8 |
15 |
TL8.
（200-75×55） |
M16×400 |
M16 |
16 |
||
|
Y225S-8 |
18.5 |
TL8.
（200-75×60） |
|||||||||||||
G4-73№14D、16D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
14 |
D |
1450 |
86586 97777 109550 120740 131940 143130 154910 166100 |
6541 6513 6442 6272 5975 5566 4990 4333 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
193.71 207.90 223.63 236.66 247.13 253.56 254.89 248.02 |
227.30 243.96 262.41 277.7 289.99 297.53 299.10 291.04 |
Y355L1-4 |
280 |
TL11 (350-95×95) |
M24×630 |
M24 |
24 |
|
Y355L-4 |
315 |
||||||||||||
|
14 |
D |
960 |
57326 64735 72534 79944 87353 4763 102560 109970 |
2831 2819 2789 2716 2589 2414 2166 1883 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
56.22 60.33 64.90 68.68 71.72 73.59 73.97 71.98 |
65.97 70.80 76.16 80.56 84.16 86.35 86.80 84.46 |
Y315S-6 |
75 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
|
Y315M1-6 |
90 |
||||||||||||
|
14 |
D |
730 |
43591 49225 55156 60791 66425 72059 77990 83624 |
1630 1623 1606 1564 1491 1391 1249 1086 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
24.72 26.53 28.54 30.20 31.54 32.36 32.53 31.65 |
29.01 31.13 33.49 35.44 37.00 37.97 38.17 37.14 |
Y280S-8 |
37 |
TL10 (290-95×75) |
M20×500 |
M20 |
20 |
|
Y280M-8 |
45 |
||||||||||||
|
16 |
D |
960 |
85571 96631 108270 119330 130390 141450 153090 164150 |
3709 3693 3653 3558 3391 3161 2836 2465 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
109.60 117.63 126.53 133.91 139.83 143.46 144.21 140.33 |
128.60 138.03 148.47 157.12 164.08 168.33 169.22 164.66 |
Y355M2-6 |
185 |
TL11 (290-95×95) |
M24×630 |
M24 |
24 |
G4-73№16D、18D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
16 |
D |
730 |
65069 73480 82333 90743 99153 107560 116410 124820 |
2133 2124 2101 2047 1951 1819 1633 1420 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
48.19 51.72 55.64 58.88 61.48 63.08 63.41 61.70 |
56.55 60.69 65.29 69.09 72.15 74.02 74.41 72.41 |
Y315M1-8 |
|
TL10 (290-95×80 |
M24×630 |
M24 |
24 |
|
16 |
D |
580 |
51699 58381 65415 72097 78779 85462 92495 99178 |
1343 1337 1323 1289 1228 1146 1029 895 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
24.17 25.94 27.91 29.53 30.84 31.64 31.80 30.95 |
28.36 30.44 32.75 34.65 36.18 37.13 37.32 36.13 |
Y315S-10 |
|
TL10 (290-95×80 |
M24×630 |
M24 |
24 |
|
18 |
D |
960 |
121830 137580 154160 169910 185650 201400 217980 233730 |
4710 4690 4639 4518 4305 4012 3599 3126 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
197.51 211.97 228.02 241.3 251.97 258.53 259.88 252.88 |
231.77 248.73 267.57 283.15 295.67 303.37 304.95 296.74 |
Y355-6 |
280 |
TL11 (350-130×100) |
M24×630 |
M24 |
24 |
|
|
|
TL11 (350-130×110) |
M36×1000 |
M36 |
36 |
||||||||
|
18 |
D |
730 |
92648 104620 117220 129200 141170 153150 165750 177730 |
2705 2693 2664 2595 2474 2306 2070 1800 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
86.85 93.21 100.26 106.1 110.79 113.67 114.27 111.19 |
101.91 109.37 117.64 124.49 130 133.37 134.09 130.46 |
Y355M1-8 |
132 |
TL11 (350-130×95) |
M24×630 |
M24 |
24 |
G4-73№18D、20D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
18 |
D |
580 |
73610 83125 93140 102650 112160 121680 131690 141210 |
1702 1694 1676 1633 1557 1452 1303 1133 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
43.56 46.75 50.29 53.22 55.57 57.01 57.31 55.77 |
51.11 54.86 59.01 62.45 65.21 66.90 67.25 65.44 |
Y315M2-10 |
75 |
TL11 (290-130×80) |
M24×630 |
M24 |
24 |
|
20 |
D |
960 |
167130 188730 211470 233070 254670 276270 299010 320610 |
5837 5812 5749 5598 5334 4969 4456 3870 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
334.49 358.98 386.15 408.65 426.72 437.82 440.12 428.25 |
392.50 421.24 453.13 479.52 500.73 513.76 516.46 502.52 |
|
|
TL12 (410-130×110) |
M36×1000 |
M36 |
36 |
|
20 |
D |
730 |
127080 143510 160800 177230 193660 210080 227370 243800 |
3347 3333 3297 3211 3060 2853 2560 2225 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
147.07 157.84 169.79 179.68 187.63 192.51 193.52 188.30 |
172.58 185.21 199.23 210.85 220.16 225.89 227.07 220.96 |
Y355-8 |
220 |
TL11 (350-130×100) |
M24×630 |
M24 |
24 |
|
Y355-8 |
250 |
||||||||||||
|
20 |
D |
580 |
100970 114020 127760 140810 153860 166910 180650 193700 |
2104 2095 2072 2018 1924 1794 1611 1400 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
73.77 79.17 85.16 90.12 94.11 96.55 97.06 94.44 |
86.56 92.90 99.93 105.75 110.42 113.30 113.89 110.82 |
Y355M2-10 |
110 |
TL11 (350-130×95) |
M24×630 |
M24 |
24 |
|
Y355L-10 |
132 |
||||||||||||
G4-73-11№22D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
全壓 Pa |
流量 m3/h |
效率 % |
軸 功率 kw |
理論 功率 kw |
附加 功率 % |
所需 功率 kw |
電動機 |
聯軸器 |
底腳墊板部 （4套） |
||
|
功率kw |
F2508 |
風機軸 |
電動機軸 |
3912 |
|||||||||
|
22D |
960 |
6865 6865 6796 6630 6375 5963 5433 4864 |
233000 261000 290000 319000 348000 376000 405000 434000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
527 570 606 637 662 680 695 698 |
538 581 618 650 675 693 709 712 |
15 |
620 670 711 748 776 797 815 820 |
650 680 |
10-160×120 |
160 |
120 |
012 |
|
780 |
|||||||||||||
|
850 |
|||||||||||||
|
22D |
730 |
3972 3972 3923 3844 3697 3452 3138 2815 |
177000 199000 220000 242000 264000 286000 308000 332000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
232 250 266 280 290 298 306 307 |
237 255 271 286 296 304 312 313 |
15 |
273 294 311 329 340 350 359 360 |
310 |
10-160×110 |
160 |
110 |
012 |
|
370 |
|||||||||||||
|
22D |
580 |
2501 2501 2471 2422 2334 2177 1981 1775 |
141000 158000 175000 193000 210000 228000 245000 263000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
116 126 134 140 146 150 153 154 |
118 128 137 143 149 153 156 157 |
15 |
136 147 158 165 171 176 179 180 |
165 |
10-160×100 |
160 |
100 |
010 |
|
180 |
|||||||||||||
|
22D |
480 |
1716 1716 1706 1657 1500 1491 1363 1216 |
116000 131000 145000 159000 174000 188000 202000 217000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
66 71 76 80 83 85 87 87 |
67 72.5 77.5 81.5 84.5 865 88.5 88.5 |
15 |
77 83 89 93 97 100 102 102 |
140 |
10-160×110 |
160 |
110 |
012 |
G4-73-11№25D、28D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
全壓 Pa |
流量 m3/h |
效率 % |
軸 功率 kw |
理論 功率 kw |
附加 功率 % |
所需 功率 kw |
電動機 |
聯軸器 |
底腳墊板部 （4套） |
||
|
功率kw |
F2508 |
風機軸 |
電動機軸 |
3912 |
|||||||||
|
25D |
730 |
5139 5139 5080 4953 4776 4462 4070 3648 |
260000 292000 324000 356000 388000 420000 453000 484000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
440 475 505 531 552 567 580 583 |
449 485 515 541 563 578 591 595 |
15 |
516 558 592 622 647 665 680 685 |
570 |
10-160×120 |
160 |
120 |
-012 |
|
625 |
|||||||||||||
|
700 |
|||||||||||||
|
25D |
580 |
3236 3236 3197 3119 3001 2805 2560 2295 |
206000 232000 257000 282000 308000 334000 359000 384000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
220 238 254 266 276 284 290 292 |
224 242 260 272 282 290 296 293 |
15 |
258 278 300 312 324 334 340 342 |
280 |
10-160×110 |
110 |
120 |
-012 |
|
350 |
10-160×120 |
160 |
|||||||||||
|
25D |
480 |
2216 2216 2197 2148 2069 1932 1755 1579 |
171000 192000 213000 234000 256000 276000 298000 318000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
125 135 144 151 157 161 165 165 |
128 138 147 154 160 164 168 168 |
15 |
147 159 169 177 184 189 193 193 |
165 |
10-160×110 |
160 |
110 |
-012 |
|
210 |
|||||||||||||
|
25D |
730 |
6404 6404 6335 6188 5953 5570 5070 4541 |
365000 400000 455000 500000 545000 590000 635000 680000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
780 842 896 942 978 1005 1031 1032 |
795 860 915 960 997 1025 1052 1052 |
15 |
915 990 1050 1105 1150 1180 1210 1210 |
1250 |
10-200×180 |
200 |
180 |
|
G4-73-11№28D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
全壓 Pa |
流量 m3/h |
效率 % |
軸 功率 kw |
理論 功率 kw |
附加 功率 % |
所需 功率 kw |
電動機 |
聯軸器 |
底腳墊板部 |
||
|
功率kw |
F2554 |
風機軸 |
電動機軸 |
3912 |
|||||||||
|
28D |
580 |
4040 4040 4001 3903 3756 3511 3197 2864 |
289000 325000 361000 396000 432000 468000 504000 540000 |
83.7 88.5 91.2 92.5 93 90.5 87.2 84.0 |
386 418 445 466 485 498 509 511 |
394 426 454 475 495 508 519 521 |
15 |
453 490 522 546 570 585 597 604 |
TD118/44-10 |
630 |
1-200×130 |
200 |
130 |
|
28D |
480 |
2775 2775 2746 2687 2589 2413 2197 1971 |
239000 269000 268000 328000 358000 387000 416000 446000 |
83.7 88.5 91.2 92.5 93 90.5 87.2 84.0 |
220 238 254 266 276 282 290 292 |
204 243 259 271 282 288 296 298 |
15 |
258 280 218 312 324 331 340 342 |
TD118/31-12 |
400 |
1-200×130 |
200 |
130 |
|
28D |
375 |
1697 1697 1677 1638 1579 1471 1344 1206 |
187000 210000 234000 256000 280000 303000 326000 352000 |
83.7 88.5 91.2 92.5 93 90.5 87.2 84.0 |
105 114 121 127 132 135 139 139 |
107 116 124 130 135 138 142 142 |
15 |
123 133 143 150 155 159 163 162 |
TD143/16-16 |
320 |
1-200×140 |
200 |
140 |
G4-73-11№29.5D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
全壓 Pa |
流量 m3/h |
空氣效率 % |
理論 功率 kw |
所需 功率 kw |
電動機 |
聯軸器 |
|||
|
型號 |
功率kw |
|
風機軸 |
電動機軸 |
|||||||
|
29.5D |
745 |
7218 7218 7061 6963 6698 6276 5708 5100 |
435000 487000 541000 595000 649000 702000 756000 810000 |
83.7 88.5 91.2 92.5 93 90.5 87.2 84.0 |
1063 1125 1200 1265 1325 1360 1400 1390 |
1220 1295 1390 1460 1530 1560 1615 1605 |
YLB173/41-8/10 |
1250/63 |
1086×4 |
200 |
按電動機配 |
|
TSZ1430 |
1600 |
1086×3 |
|||||||||
|
29.5D |
596 |
4609 4609 4560 4462 4315 4021 3629 3236 |
348000 386000 432000 476000 520000 562000 605000 648000 |
83.7 88.5 91.2 92.5 93 90.5 87.2 84.0 |
545 576 615 647 677 695 717 712 |
625 663 712 747 784 798 826 822 |
TSZ1180 |
800 |
1086×3 |
200 |
按電動機配 |
|
TSZ1430 |
1000 |
||||||||||
Y4-73№8D、9D、10D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
8 |
D |
1450 |
16156 18244 20442 22530 24618 26706 28904 30993 |
1303 1298 1284 1250 1192 1112 998 868 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
7.33 7.87 8.46 8.96 9.35 9.60 9.65 9.39 |
9.73 10.44 11.23 11.89 12.41 12.73 12.80 12.45 |
Y160M-4 |
11 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|
Y160L-4 |
15 |
||||||||||||
|
9 |
D |
1450 |
23003 25976 29106 32079 35052 38026 41155 44128 |
1651 1644 1627 1584 1511 1409 1265 1100 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
13.21 14.18 15.25 16.14 16.85 17.29 17.38 16.91 |
17.52 18.81 20.23 21.41 22.36 22.94 23.06 22.44 |
Y180L-4 |
22 |
TL8 (200-65×48) |
M12×300 |
M12 |
12 |
|
Y200L-4 |
30 |
TL8 (200-65×42) |
M16×400 |
M16 |
16 |
||||||||
|
9 |
D |
960 |
15229 17198 19270 21238 23207 25175 27247 29216 |
721 718 711 692 660 616 553 481 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
3.83 4.11 4.43 4.68 4.89 5.02 5.04 4.91 |
5.09 5.46 5.87 6.21 6.49 6.66 6.69 6.51 |
Y160M-6 |
7.5 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|
10 |
D |
1450 |
31554 35633 39926 44004 48083 52161 56455 60533 |
2041 2033 2011 1959 1867 1741 1563 1359 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
22.37 24.01 25.83 27.34 28.54 29.29 29.44 28.65 |
29.68 31.85 34.26 36.26 37.86 38.85 39.05 38.00 |
Y225S-4 |
37 |
TL8 (200-65×60) |
M16×400 |
M16 |
16 |
|
Y225M-4 |
45 |
||||||||||||
Y4-73№10D、11D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
10 |
D |
960 |
20891 23591 26434 29134 31834 34534 37377 40077 |
891 887 878 855 815 761 683 594 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
6.49 6.97 7.50 7.93 8.28 8.50 8.54 8.31 |
8.61 9.24 9.94 10.52 10.99 11.27 11.33 11.03 |
Y160L-6 |
11 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|
10 |
D |
730 |
15886 17939 20100 22154 24207 26260 28422 30475 |
515 512 507 494 471 439 395 343 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
2.85 3.06 3.30 3.49 3.64 3.74 3.76 3.66 |
3.79 4.06 4.37 4.62 4.83 4.96 4.98 4.85 |
Y160M2-8 |
5.5 |
TL8 (200-65×42) |
M12×300 |
M12 |
12 |
|
11 |
D |
1450 |
41999 47427
53142 58570 63998 69427 75141 80570 |
2474 2463
2437 2373 2263 2109 1893 1646 |
79.4 83.2
85.7 87 86.8 85.6 82.8 79.4 |
36.03 38.67
41.60 44.02 45.97 47.16 47.41 46.13 |
47.80 51.30
55.18 58.39 60.98 62.56 62.89 61.20 |
Y250M-4 |
55 |
TL8 (200-75×65) |
M20×500 |
M20 |
20 |
|
Y280S-4 |
75 |
TL8 (200-75×75) |
|||||||||||
|
11 |
D |
960 |
27806 31400 35183 38777 42371 45965 49748 53343 |
1079 1075 1063 1035 987 921 827 719 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
10.46 11.22 12.07 12.78 13.34 13.69 13.76 13.39 |
13.87 14.89 16.01 16.95 17.70 18.16 18.25 17.76 |
Y200L1-6 |
18.5 |
TL8 (200-75×55) |
M16×400 |
M16 |
16 |
Y4-73№11D、12D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
11 |
D |
730 |
21144 23877 26754 29487 32220 34953 37829 40562 |
623 620 614 598 570 532 478 415 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
4.60 4.93 5.31 5.61 5.87 6.02 6.05 5.89 |
6.10 6.55 7.04 7.45 7.78 7.98 8.03 7.81 |
Y160L-8 |
7.5 |
TL8 (200-75×42) |
M12×300 |
M12 |
12 |
|
Y180L-8 |
11 |
TL8 (200-75×48) |
|||||||||||
|
12 |
D |
1450 |
54526 61574 68992 86040 83088 90135 97554 104600 |
2949 2936 2905 2829 2697 2514 2256 1961 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
55.67 59.75 64.27 68.01 71.02 72.87 73.25 71.28 |
73.85 79.26 85.26 90.23 94.21 96.67 97.17 94.55 |
Y280M-4 |
90 |
TL8 (200-75×75) |
M20×500 |
M20 |
20 |
|
Y315S-4 |
110 |
TL9 (240-75×80) |
M24×630 |
M24 |
24 |
||||||||
|
12 |
D |
960 |
36100 40766 45677 50344 55010 59676 64587 69253 |
1285 1280 1266 1233 1176 1096 985 856 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
16.16 17.34 18.65 19.74 20.61 21.15 21.26 20.69 |
21.43 23.00 24.74 26.18 27.34 28.05 28.20 27.44 |
Y225M-6 |
30 |
TL8 (200-75×60) |
M16×400 |
M16 |
16 |
|
12 |
D |
730 |
27451 30999 34734 38282 41830 45378 79113 52661 |
742 739 731 712 679 633 569 495 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
7.10 7.62 8.20 8.68 9.06 9.30 9.35 9.10 |
9.42 10.11 10.88 11.52 12.02 12.33 12.40 12.07 |
Y180L-8 |
11 |
TL8 (200-75×48) |
M12×300 |
M12 |
12 |
|
Y200L-8 |
15 |
TL8 (200-75×55) |
M16×400 |
M16 |
16 |
||||||||
Y4-73№14D、16D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
14 |
D |
1450 |
86586 97777 109550 120740 131940 143130 154910 166100 |
4029 4011 3968 3864 3683 3433 3080 2676 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
120.33 129.14 138.91 147.00 153.51 157.5 158.33 154.06 |
159.61 171.3 184.26 195.00 203.63 208.92 210.02 204.36 |
Y315-4 |
185 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
|
Y355M1-4 |
220 |
TL10 (290-95×95) |
|||||||||||
|
14 |
D |
960 |
57326 64735 72534 79944 87353 94763 102560 109970 |
1752 1745 1726 1681 1603 1495 1342 1167 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
34.92 37.48 40.32 42.66 44.55 45.71 45.95 44.71 |
46.32 49.71 53.48 56.59 59.10 60.63 60.95 59.31 |
Y280M-6 |
55 |
TL10 (290-95×75) |
M20×500 |
M20 |
20 |
|
Y315S-6 |
75 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
||||||||
|
14 |
D |
730 |
43591 49225 55156 60791 66425 72059 77990 83624 |
1010 1006 995 970 925 862 774 674 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
15.35 16.48 17.73 18.76 19.59 20.10 20.20 19.66 |
20.37 21.86 23.51 24.88 25.98 26.66 26.80 26.08 |
Y225M-8 |
22 |
TL10 (290-95×60) |
M16×400 |
M16 |
16 |
|
Y250M-8 |
30 |
TL10 (290-95×65) |
M20×500 |
M20 |
20 |
||||||||
|
16 |
D |
960 |
85571 96631 108270 119330 130390 141450 153090 164150 |
2293 2283 2258 2200 2097 1955 1755 1526 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
68.08 73.07 78.60 83.18 86.86 89.12 89.59 87.17 |
90.31 96.93 104.26 110.33 115.21 118.21 118.83 115.63 |
Y315M2-6 |
110 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
|
Y315M3-6 |
132 |
||||||||||||
Y4-73№16D、18D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
16 |
D |
730 |
65069 73480 82333 90743 99153 107560 116410 124820 |
1321 1316 1302 1268 1209 1127 1012 880 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
29.94 32.13 34.56 36.58 38.19 39.18 39.39 38.33 |
39.71 42.62 45.84 48.51 50.66 51.98 52.25 50.84 |
Y280M-8 |
45 |
TL10 (290-95×75) |
M20×500 |
M20 |
20 |
|
Y315S-8 |
55 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
||||||||
|
16 |
D |
580 |
51699 58381 65415 72097 78779 85462 92495 99178 |
833 829 820 799 762 711 638 555 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
15.01 16.11 17.33 18.34 19.16 19.65 19.76 19.22 |
19.92 21.37 22.99 24.33 25.41 26.07 26.21 25.50 |
Y315S-10 |
45 |
TL10 (290-95×80) |
M24×630 |
M24 |
24 |
|
18 |
D |
960 |
121830 137580 154160 169910 185650 201400 217980 233730 |
2908 2895 2864 2790 2659 2479 2225 1934 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
122.69 131.67 141.64 149.89 156.52 160.59 161.43 157.08 |
162.74 174.65 187.88 198.82 207.62 213.01 214.13 208.36 |
Y355M3-6 |
200 |
TL11 (350-130×95) |
M24×630 |
M24 |
24 |
|
Y355L1-6 |
220 |
||||||||||||
|
18 |
D |
730 |
92648 104620 117220 129200 141170 153150 165750 177730 |
1674 1667 1649 1606 1532 1428 1282 1115 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
53.95 57.90 62.28 65.90 68.82 70.61 70.98 69.07 |
71.56 76.80 82.62 87.43 91.29 93.67 94.16 91.62 |
Y355M2-8 |
90 |
TL11 (350-130×80) |
M24×630 |
M24 |
24 |
|
Y315M3-8 |
110 |
||||||||||||
Y4-73№18D、20D離心通風機性能與選用件表
|
機號 |
傳動方式 |
轉速r/min |
流量m3/h |
全壓Pa |
內效率% |
內功率kw |
所需功率kw |
電動機 |
聯軸器（1套）GB4323-84（ST0103） |
地腳螺栓GB799-88 （4個） |
螺母GB6170-86 （4個） |
墊圈GB96-85 （4個） |
|
|
型號 |
功率kw |
||||||||||||
|
18 |
D |
580 |
73610 83125 93140 102650 112160 121680 131690 141210 |
1055 1050 1039 1012 965 900 808 703 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
27.06 29.04 31.24 33.05 34.52 35.42 35.6 34.64 |
35.89 38.52 41.43 43.85 45.79 46.98 47.23 45.95 |
Y315S-10 |
45 |
TL11 (350-130×80) |
M24×630 |
M24 |
24 |
|
Y315M1-10 |
55 |
||||||||||||
|
20 |
D |
960 |
167130 188730 211470 233070 254670 276270 299010 320610 |
3598 3583 3545 3452 3290 3067 2752 2392 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
207.77 222.99 239.87 253.84 265.07 271.96 273.39 266.02 |
275.61 295.8 318.18 336.71 351.61 360.76 362.64 352.87 |
※JSQ1410-6 |
380 |
TL11 (350-130×110) |
M36×1000 |
M36 |
36 |
|
20 |
D |
730 |
127080 143510 160800 177230 193660 210080 227370 243800 |
2070 2061 2039 1986 1893 1765 1585 1378 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
91.36 98.05 105.47 111.61 116.55 119.58 120.2 116.96 |
121.18 130.06 139.9 148.05 154.59 158.62 159.44 155.14 |
Y355M1-8 |
132 |
TL11 (350-130×95) |
M24×630 |
M24 |
24 |
|
Y355M2-8 |
160 |
TL11 (350-130×95) |
|||||||||||
|
20 |
D |
580 |
100970 114020 127760 140810 153860 166910 180650 193700 |
1303 1298 1284 1250 1192 1112 998 868 |
79.4 83.2 85.7 87 86.8 85.6 82.8 79.4 |
45.82 49.18 52.90 55.98 58.46 59.98 60.29 58.67 |
60.8 65.23 70.17 74.25 77.54 79.56 79.98 77.85 |
T315M2-10 |
75 |
TL11 (350-130×80) |
M24×630 |
M24 |
24 |
|
Y355M1-10 |
90 |
TL11 (350-130×95) |
|||||||||||
Y4-73-11№22D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
全壓 Pa |
流量 m3/h |
效率 % |
軸 功率 kw |
理論 功率 kw |
附加 功率 % |
所需 功率 kw |
電動機 |
聯軸器 |
底腳墊板部 （4套） |
||
|
功率kw |
F2508 |
風機軸 |
電動機軸 |
3912 |
|||||||||
|
22D |
960 |
4256 4256 4217 4119 3962 3697 3374 3021 |
233000 261000 290000 319000 348000 376000 405000 434000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
325 353 376 395 410 422 432 433 |
332 360 383 403 418 430 440 442 |
30 |
430 468 498 525 542 559 572 575 |
430 |
10-160×110 |
160 |
110 |
-012 |
|
520 |
|||||||||||||
|
550 |
10-160×120 |
120 |
|||||||||||
|
600 |
|||||||||||||
|
22D |
730 |
2471 2471 2442 2383 2295 2138 1952 1746 |
177000 199000 220000 242000 264000 286000 308000 332000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
144 155 165 174 180 185 190 190 |
147 158 168 178 184 189 194 194 |
30 |
192 206 218 232 240 246 252 252 |
240 |
10-160×110 |
160 |
110 |
-012 |
|
280 |
|||||||||||||
|
22D |
580 |
1550 1550 1540 1500 1442 1353 1226 1098 |
141000 158000 175000 193000 210000 228000 245000 263000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
72.0 77.9 82.8 87.0 90.5 93.0 95.0 95.4 |
73.5 79.5 84.5 88.7 92.3 94.7 96.9 97.3 |
30 |
96 103 110 115 120 123 126 127 |
125 |
10-160×100 |
160 |
100 |
-010 |
|
22D |
480 |
1069 1069 1059 1030 991 932 843 755 |
116000 131000 145000 159000 174000 188000 202000 217000 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
40.9 44.1 47.0 49.4 51.3 52.8 54.0 54.1 |
41.7 45.0 47.0 50.4 52.3 53.8 55.1 55.2 |
30 |
54 59 62 65 68 70 72 72 |
140 |
10-160×110 |
160 |
110 |
-012 |
Y4-73-11№25D、28D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
流量 m3/h |
全壓 Pa |
效率 % |
軸 功率 kw |
理論 功率 kw |
附加 功率 % |
所需 功率 kw |
電動機 |
聯軸器 |
底腳墊板部 （4套） |
|||
|
型號 |
功率kw |
F2508 |
風機軸 |
電動機軸 |
3912 |
|||||||||
|
25D |
730 |
260000 292000 324000 356000 388000 420000 453000 484000 |
3187 3187 3158 3079 2962 2766 2520 2256 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
272 294 313 329 341 350 358 360 |
277 300 319 336 348 357 365 367 |
30 |
360 390 415 437 452 465 475 475 |
|
270 |
10-160×110 |
160 |
110 |
-012 |
|
440 |
10-160×120 |
120 |
||||||||||||
|
475 |
||||||||||||||
|
25D |
580 |
206000 232000 257000 282000 308000 334000 359000 384000 |
2001 2001 1981 1932 1863 1736 1589 1422 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
137 148 158 166 172 177 181 182 |
140 151 161 169 175 180 185 186 |
30 |
182 196 209 220 228 234 240 242 |
|
230 |
10-160×110 |
160 |
11 |
-012 |
|
280 |
||||||||||||||
|
25D |
480 |
171000 192000 213000 234000 256000 276000 298000 318000 |
1383 1383 1363 1334 1285 1196 1089 981 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
77.2 83.5 89 93.5 97 99.7 102 103 |
78.8 85.1 90.7 95.4 99 102 104 105 |
30 |
102 1110 118 124 129 132 135 137 |
|
140 |
10-160×110 |
160 |
110 |
-012 |
|
28D |
730 |
365000 400000 455000 500000 545000 590000 635000 680000 |
3972 3972 3933 3844 3697 3452 3148 2824 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
483 522 555 584 606 623 638 640 |
493 532 566 595 618 636 651 653 |
30 |
648 692 735 774 803 826 845 850 |
TD118/41-8 |
800 |
10-200×150 |
200 |
150 |
|
|
TD118/54-8 |
1000 |
|||||||||||||
Y4-73-11№28D、29.5D離心通風機性能與選用件表
|
機號 |
轉速 r/min |
流量 m3/h |
全壓 Pa |
效率 % |
軸功率 kw |
理論功率 kw |
附加功率 % |
所需功率 kw |
電動機 |
聯軸器 |
底腳墊板部 |
|||
|
型號 |
功率kw |
F2508 |
風機軸 |
電動機軸 |
||||||||||
|
28D |
580 |
289000 325000 361000 396000 432000 468000 504000 540000 |
2511 2511 2481 2422 2334 2177 1981 1775 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
239 259 275 289 300 309 316 317 |
244 254 281 295 306 315 322 523 |
30 |
317 330 365 383 398 410 418 420 |
TD118/44-10 |
630 |
1-200×130 |
200 |
130 |
|
|
28D |
480 |
239000 269000 298000 328000 358000 387000 416000 446000 |
1677 1677 1657 1618 1559 1461 1324 1187 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
137 148 157 165 172 177 180 181 |
140 151 160 168 176 181 184 185 |
30 |
182 196 208 218 229 235 239 240 |
TD118/31-12 |
400 |
1-200×130 |
200 |
130 |
|
0. 5
1.
|
機號 |
轉速r/min |
流量m3/h |
全壓Pa |
空氣效率 % |
理論功率kw |
所需功率kw |
電動機 |
聯軸器 |
||
|
功率kw |
F2508 |
風機軸 |
電動機軸 |
|||||||
|
29.5D |
745 |
435000 487000 541000 595000 649000 702000 756000 810000 |
5423 5423 5374 5237 5041 4727 4286 3825 |
83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0 |
800 845 901 952 995 1025 1055 1050 |
920 972 1042 1100 1150 1170 1213 1209 |
1250/630 |
1086×4 |
200 |
200 |
|
29.5D |
596 |
348000 390000 434000 476000 519000 562000 605000 649000 |
3472 3472 3432 3354 3227 3021 2746 2452 |
410 432 461 487 510 525 540 537 |
470 497 534 563 590 600 621 518 |
470 497 534 563 590 600 621 518 |
630 |
1086×3 |
200 |
200 |
xhblower
