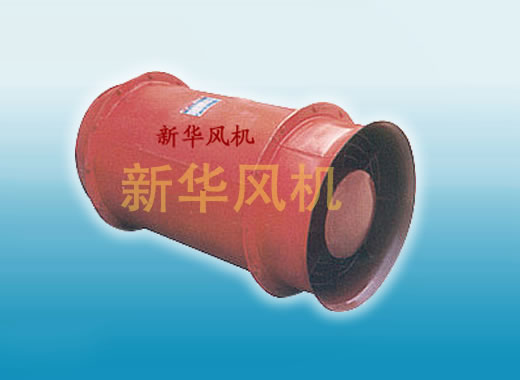

高效節能低噪聲的JK系列礦用局部扇風機（簡稱局扇），是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的，適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進行路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒送風的場合通風。
JK系列局扇的設計，綜合考慮了各類局部通風作業面所需的排塵排煙風量、風筒送風距離、常用風筒規格、風阻值，以及礦井內的使用條件等。JK系列局扇分為單級工作輪JK－1№（參見圖1）、雙級工作輪JK-2№（參見圖2）和對旋運轉DJK等三類。JK40系列風扇（帶前、后消聲器）的結構參見圖3，DJK50系列對旋局扇（帶前、后消聲器）的結構參見圖4。其中JK40系列局扇和DJK50系列對旋局扇可以直接安裝在巷道底板上，也可以懸掛安裝在巷道的幫壁上或頂板下。
JK系列局扇具有以下特點：
（1）運轉效率高。單級和雙級工作輪最高全壓效率分別為92%和83%，對旋型最高全壓效率為85%，比原JF系列局扇提高20～30%，具有明顯的節電效果。
（2）規格齊全，適應性強。局扇的風量和全壓的值有各種不同的組合，送風距離從80米到600米不等（串聯運用送風距離可達1200米以上），可滿足用戶各種不同的需要。
（3）體積較小，重量較輕，移動靈活方便。在其性能與JF系列局扇基本相同時，體積減少20～30%，重量減輕20～30%。
（4）噪聲較低。在空礦場合實測1№.4局扇的噪聲不超過86dB(A)。如果用戶對局扇的噪聲有特殊要求，我廠可配套消聲器，請在訂貨時作出說明。
JK系列局扇的電機均為2極，其轉速2860～2930r/min。
JK系列局扇的主要技術參數，見表1。
JK系列局扇的系列和機號（型號）表示方法如下：
JK 58?。? №.4
JK：礦用局部扇風機（“DJK”為對旋局扇）
58：輪轂比
＝0.58，“56”為
＝0.56
“67”為
＝0.67，“55”為
＝0.55
“40”為
＝0.40，“50”為
＝0.50
1：單級工作輪，“2”為雙級工作輪
№.4：機號為4，工作輪直徑D＝400mm；“№.3”，機號為3，D＝300mm，
|
局扇型號 |
電機 功率 (KW) |
風量 （m3/s） |
全壓 (Pa) |
最小風 筒直徑 (mm) |
送風 距離 （m） |
重量 （Kg） |
外形尺寸（mm） |
||
|
D |
L |
H |
|||||||
|
JK58-1№3 |
1.5 |
0.9～1.4 |
928～575 |
300 |
80 |
51 |
390 |
486 |
230 |
|
JK58-1№3.5 |
3 |
1.5～2.4 |
1263～752 |
350 |
150 |
74 |
450 |
562 |
260 |
|
JK58-1№4 |
5.5 |
2.2～3.5 |
1648～1020 |
400 |
200 |
115 |
520 |
649 |
290 |
|
JK58-1№4.5 |
11 |
3.1～5.0 |
2093～1295 |
450 |
300 |
135 |
585 |
728 |
320 |
|
JK58-2№4 |
11 |
2.2～3.5 |
2923～1811 |
400 |
400 |
130 |
520 |
877 |
290 |
|
JK55-2№4.5 |
11 |
3.0～5.2 |
2276～1275 |
450 |
300 |
140 |
543 |
704 |
375 |
|
JK55-1№5 |
11 |
4.2～6.6 |
1726～1324 |
450 |
200 |
135 |
600 |
535 |
400 |
|
JK56-1№3.15 |
2.2 |
1.4～2.1 |
853～588 |
300 |
80 |
53 |
374 |
634 |
193 |
|
JK56-1№4 |
4 |
2.1～3.4 |
1275～981 |
400 |
150 |
96 |
477 |
682 |
240 |
|
JK67-1№4.5 |
7.5 |
2.6～4.2 |
2256～1177 |
400 |
250 |
145 |
540 |
760 |
270 |
|
JK67-2№4.5 |
11 |
2.8～4.3 |
3237～1471 |
400 |
400 |
195 |
540 |
860 |
270 |
|
BJK67-1№5.25 |
28 |
4.0～6.3 |
3776～2648 |
500 |
600 |
420 |
620 |
1364 |
310 |
|
JK40-1№5.5 |
5.5 |
4.3～5.1 |
633～475 |
550 |
120 |
720 |
653 |
3800 |
336.5 |
|
JK40-1№6.5 |
11 |
7.1～8.4 |
884～663 |
650 |
140 |
742 |
772 |
3800 |
396 |
|
JK40-1№7 |
15 |
8.8～10.5 |
1025～769 |
700 |
140 |
795 |
830 |
4100 |
425 |
|
JK40-1№7.5 |
22 |
10.9～12.9 |
1177～883 |
750 |
150 |
824 |
890 |
4100 |
455 |
|
JK40-1№8 |
30 |
13.2～15.6 |
1339～1005 |
800 |
150 |
848 |
950 |
4350 |
485 |
|
DJK50-1№5.5 |
2×5.5 |
4.8～5.8 |
1182～515 |
550 |
180 |
948 |
653 |
3800 |
336.5 |
|
DJK50-1№6.5 |
2×11 |
|
|||||||
