用途

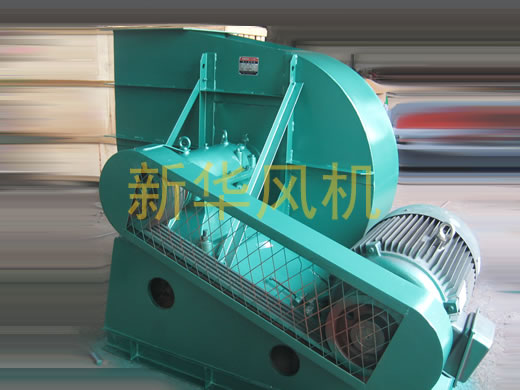

MQS5-54型散碎物料輸送風機，主要用于木材加工企業如：人造板廠、制材廠、家具廠及其它性質類似單位，它可以憑借風力，把木質或竹質等散碎物料從甲地送至乙地。
該風機引用了國外先進技術，其最大特點是大木片和較大木塊等物料通過風機時暢通無阻，克服了在相同場合使用其它風機時的卡、堵故障。它結構合理而堅固，運行可靠而穩定、效率高、工況適應性強、噪音低檢修方便，是木材、竹器、家具、膠合板廠、壓縮板廠等單位不可缺少的專用設備。
風機的型式
該風機從№5～8全部為“C”式傳動。根據用戶需要可制成左旋或右旋兩種型式。從傳動部位正視葉輪，如葉輪順針旋轉稱右旋轉，以“右”表示，反之稱左旋轉風機，以“左”表示。風機出風口位置以機殼的出風口角度表示，“左”“右”均可制成0度、90度、180度三種角度。以下為本風機型號及規格表示的型式。
例：MQS5-54-11-№8C右90度
M：木材工業
Q：木工機床其它類
S：輸送
5：全壓系數
54：最高效率點的比轉數
1：進風口為單吸入
1：第一次設計
№8：機號（葉輪外徑 單位：cm）
C：皮帶傳動
右：右旋轉
90度：出風口位置
風機的安裝與使用
1、根據氣力輸送管道位置，按規定的附圖(附后)尺寸打好基礎。
2、安裝前應進行全面檢查各組成部分的聯接緊密程度，傳動系統轉動是否靈活等，發現問題應及時調整和修理。
3、安裝時注意機殼、葉輪內，不許有雜物。安裝時出風管道和重量不得加在風機上，聯接時自然吻合，不得強行聯接。
4、安裝時手動盤車，檢查是否過緊或碰撞現象，發現問題必須立即解決，不得帶病運行。
5、風機試運轉時，風機必須在所設計的管網中運行，管網中應有調節閥門，風機啟動時應將閥門關小(但不能完全閉死)，當運行正常時，可逐漸大閥門，轉入正常工作狀態。
6、不得將風機不能承受的物料如：超大、超硬、能纏繞等物質及鐵器送入風機。
7、不能讓易燃、易爆、易揮發性氣體及油類進入風機。
8、密切注意風機聲響，特別是在輸入物料時，不能太多、太滿造成電機超載或風機超載，有不正常聲響應立即停車斷電。
9、性能表所列參數系風機在標準狀態下的性能，所謂標準狀況即：
t=20℃ X=50% P=101325Pa ρ=1.2kg/m3
當風機在非標準狀況下工作時，其性能按下式換算：
Q=Q0× P=P0×
N=N0×
式中：Q0、P0、N0、n0、ρ0指標準狀況下的風量、風壓、功率、轉速和空氣密度。
Q、P、N、n、ρ使用工況下的風量、風壓、功率、轉速和空氣密度。
風機出廠時，各種參數，如風壓、風量與所標數據不超±8%。
風機的維護
1、定期清除風機內部雜質，防止銹蝕和振動。
2、每個月給軸承注入2號鈣鈉基潤滑脂或二硫化鉬潤滑脂。
3、軸承溫度不得超過70℃。
4、風機在啟動或工作中如發現異常，應立即停機檢修。
MQS5-54物料輸送風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
電機 |
三角帶 |
||
|
型號 |
功率 KW |
型號 |
根數 |
|||||
|
5 |
2800 |
1 2 3 4 5 6 7 8 |
3875 3767 3610 3473 3226 3156 2940 2715 |
3109 4741 6368 7995 9622 11249 12881 14508 |
Y160M1-2 |
11 |
B |
3 |
|
Y160M2-2 |
15 |
B |
4 |
|||||
|
Y160L-2 |
18.5 |
B |
4 |
|||||
|
2650 |
1 2 3 4 5 6 7 8 |
3469 3375 3237 3110 2980 2825 2649 2443 |
2942 4487 6027 7567 9107 10646 12191 13731 |
Y132S2-2 |
7.5 |
B |
2 |
|
|
Y160M1-2 |
11 |
B |
3 |
|||||
|
Y160M2-2 |
15 |
B |
4 |
|||||
|
2500 |
1 2 3 4 5 6 7 8 |
3090 3002 2884 2766 2659 2521 2354 2168 |
2776 4233 5686 7138 8591 10014 11501 12954 |
Y132S2-2 |
7.5 |
B |
3 |
|
|
Y160M1-2 |
11 |
B |
3 |
|||||
|
Y160M2-2 |
15 |
B |
4 |
|||||
|
2370 |
1 2 3 4 5 6 7 8 |
2776 2698 2590 2482 2384 2266 2109 1952 |
2631 4013 5390 6767 8144 9522 10903 12280 |
Y132S1-2 |
5.5 |
B |
2 |
|
|
Y132S2-2 |
7.5 |
B |
2 |
|||||
|
Y160M1-2 |
11 |
B |
3 |
|||||
|
6 |
2650 |
1 2 3 4 5 6 7 8 |
4993 4856 4650 4473 4738 4080 3806 3512 |
5085 7754 10414 13075 15737 18397 21066 23727 |
Y160L-2 |
18.5 |
B |
4 |
|
Y200L2-2 |
37 |
C |
5 |
|||||
MQS5-54物料輸送風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
電機 |
三角帶 |
||
|
型號 |
功率 KW |
型號 |
根數 |
|||||
|
6 |
2500 |
1 2 3 4 5 6 7 8 |
4444 4326 4140 3983 3826 360 3384 3129 |
4797 7315 9825 12335 14846 17356 19874 22384 |
Y160L-2 |
18.5 |
B |
4 |
|
Y200L1-2 |
30 |
C |
4 |
|||||
|
2380 |
1 2 3 4 5 6 7 8 |
4032 3924 3757 3610 3463 3286 3071 2835 |
4567 6964 9353 11743 14133 16523 18920 21310 |
Y160M2-2 |
15 |
B |
4 |
|
|
Y180M2-2 |
22 |
B |
5 |
|||||
|
Y200L1-2 |
30 |
C |
4 |
|||||
|
2240 |
1 2 3 4 5 6 7 8 |
3571 3473 3326 3198 3071 2914 2717 2511 |
4298 6554 8803 11052 13302 15551 17807 20056 |
Y160M1-2 |
11 |
B |
3 |
|
|
Y160L-2 |
18.5 |
B |
4 |
|||||
|
Y180M-2 |
22 |
B |
5 |
|||||
|
2116 |
1 2 3 4 5 6 7 8 |
3188 3100 2972 2855 2737 2600 2423 2237 |
4060 6191 8316 10440 12566 14690 16821 18946 |
Y160M1-2 |
11 |
B |
3 |
|
|
Y160M2-2 |
15 |
B |
4 |
|||||
|
Y160L-2 |
18.5 |
B |
4 |
|||||
|
8 |
2000 |
1 2 3 4 5 6 7 8 |
5052 4925 4719 4532 4346 4130 3855 3551 |
9096 13871 18631 23391 28152 32912 37687 42447 |
Y200L-4 |
30 |
C |
4 |
|
Y225S-4 |
45 |
C |
5 |
|||||
|
Y250M-4 |
55 |
D |
4 |
|||||
|
Y280S-4 |
75 |
D |
5 |
|||||
MQS5-54物料輸送風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
電機 |
三角帶 |
||
|
型號 |
功率 KW |
型號 |
根數 |
|||||
|
8 |
1880 |
1 2 3 4 5 6 7 8 |
4464 4356 4169 4002 3836 3649 3404 3139 |
8550 13039 17513 21988 26463 30987 35426 39900 |
Y200L-4 |
30 |
C |
4 |
|
Y255M-4 |
45 |
C |
5 |
|||||
|
Y250M-4 |
55 |
D |
4 |
|||||
|
1780 |
1 2 3 4 5 6 7 8 |
4002 3904 3738 3590 3441 3267 3051 2815 |
8095 12345 16582 20818 25055 29292 33541 37778 |
Y200L-4 |
30 |
C |
4 |
|
|
Y255M-4 |
45 |
C |
5 |
|||||
|
1680 |
1 2 3 4 5 6 7 8 |
3571 3473 3326 3198 3071 2914 2717 2502 |
7646 11652 15650 19648 23648 27646 31657 35655 |
Y180M-4 |
18.5 |
B |
4 |
|
|
Y200L-4 |
30 |
C |
4 |
|||||
|
Y255M-4 |
45 |
C |
5 |
|||||
|
1500 |
1 2 3 4 5 6 7 8 |
2845 2766 2659 2251 2443 2325 2168 2001 |
6822 10403 13971 17544 21114 24684 28652 31835 |
Y180M-4 |
18.5 |
B |
4 |
|
|
Y200L-4 |
30 |
C |
4 |
|||||
|
1410 |
1 2 3 4 5 6 7 8 |
2511 2453 2345 2256 2158 2845 1913 1766 |
6413 9779 13135 16491 19847 23203 26569 29925 |
Y160M-4 |
11 |
B |
3 |
|
|
Y160L-4 |
15 |
B |
4 |
|||||
|
Y180L-4 |
22 |
B |
5 |
|||||
MQS5-54物料輸送風機性能表
|
機 號 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
電機 |
三角帶 |
||
|
型號 |
功率 KW |
型號 |
根數 |
|||||
|
10 |
1570 |
1 2 3 4 5 6 7 |
46655 45501 44443 43289 42038 40595 40306 |
18635 21980 27050 32450 37700 42200 48515 |
Y225M-4 |
45 |
C |
5 |
|
Y250S-4 |
55 |
D |
4 |
|||||
|
Y280S-4 |
75 |
D |
4 |
|||||
|
1470 |
1 2 3 4 5 6 7 8 9 |
40595 39922 39056 37998 36843 35787 35400 33957 31744 |
17390 20615 25460 30570 35250 39405 45300 50875 54980 |
Y225S-4 |
37 |
C |
5 |
|
|
Y225M-4 |
45 |
C |
5 |
|||||
|
Y250M-4 |
55 |
D |
4 |
|||||
|
Y280S-4 |
75 |
D |
5 |
|||||
|
1400 |
1 2 3 4 5 6 7 8 9 |
36747 36459 36074 35497 34535 33284 32130 31841 30591 |
16570 19585 19690 24040 28935 33650 37850 43320 48475 |
Y225S-4 |
37 |
C |
5 |
|
|
Y225M-4 |
45 |
C |
5 |
|||||
|
Y250M-4 |
55 |
D |
4 |
|||||
|
Y280S-4 |
75 |
D |
5 |
|||||
|
1250 |
1 2 3 4 5 6 7 8 9 |
29244 28762 27897 27224 26743 25588 25396 24145 23087 |
15000 17460 21640 25800 30000 33725 38670 43385 40840 |
Y180L-4 |
22 |
B |
5 |
|
|
Y200L-4 |
30 |
C |
4 |
|||||
|
Y225S-4 |
37 |
C |
5 |
|||||
|
Y225M-4 |
45 |
C |
5 |
|||||
|
1150 |
1 2 3 4 5 6 7 8 9 |
24915 24434 23953 23183 22510 21834 21645 20682 19336 |
13655 16190 19820 23765 27610 30965 35560 39735 43120 |
Y180M-4 |
18.5 |
B |
4 |
|
|
Y180L-4 |
22 |
B |
5 |
|||||
|
Y200L-4 |
30 |
C |
4 |
|||||
|
Y225S-4 |
37 |
C |
5 |
|||||
