用途

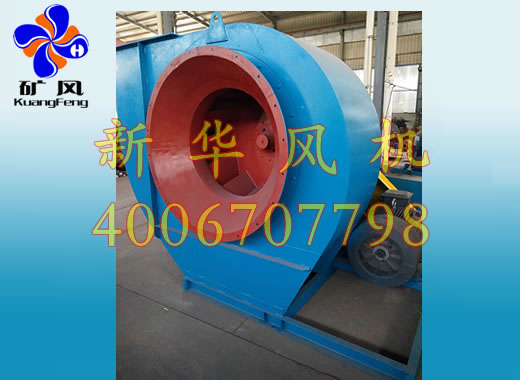

Y5-48型鍋爐離心引風機是為燃用各種煤質并配有消煙除塵裝置的1噸/時-20噸/時工業鍋爐配套設計的，凡進氣條件相當，性能相近均可選用，但最高溫度不得超250℃，在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。
型式
1、引風機制成單吸入，機號有№4、5、6.3、8、10、12.5六種。
2、引風機可制成左旋和右旋兩種。從電機一端正視，如葉輪順時針旋轉則稱右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。
3、風機的出口位置以機殼的出風口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度六種角度。
結構
目前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需引風的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶(C式)傳動，這樣不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機系列和機號，而且也便于使用單位根據實際情況，選擇不同轉速，以獲得所需風量和風壓。
本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成：
葉輪：有后傾平板葉片12片，材料為16Mn，焊接于弧錐形輪蓋和平板形輪盤中間，經靜、動平衡校正，運轉平穩，強度高。
機殼：用鋼板焊接成蝸形殼整體?！?以上“左”“右”轉通用。在蝸板上還開有清灰門，便于清除葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。
進風口：做成收斂式流線型整體結構，用螺栓固定于機殼入口一側。
調節門：調節門為花瓣形，№4-6.3為9片，№8以上11片，軸向安裝于進風口前，由于采用了外部傳動結構，傳動靈活方便。調節范圍由0度(全開)到90度(全閉)。調節門的搬把位置從進風口方向看在右側。對“右”旋風機，搬把從下往上是由全閉到全開方向；對“左”旋風機，搬把從上往下是由全閉到全開方向。為使調節門各部正常工作，必須很好的潤滑。潤滑脂采用二硫化鉬高溫(260℃)潤滑脂，風機在高溫運轉時仍能保證潤滑作用。
傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承水冷整體軸承箱，因此，必須加裝輸水管耗水量隨環境溫度不同而異，一般按0.5-1 m3/h考慮。軸承箱裝有溫度計和油位指示器，風潤滑油采用30#機油，加油量按油位標志實施。
性能與選擇
本樣本只給№10樣機的無因次性能表及曲線，由給出的無因次性能或曲線計算№10以上的風機有因次性能。
由無因次參數計算有因次參數的公式為：
Q=900ΠD22U2Φ (m3/h) Kp=
P=ρ1U22Ψ/Kp (Pa) Pin=
(KW)
Pre=
(KW)
式中：
P—全壓 (Pa)
Q—流量 (m3/h)
D2—葉輪葉片外緣直徑 (m)
U2—葉輪葉片外緣線速度 (m/s)
Kp—全壓壓縮性系數
Pin—內功率 (KW)
Pre—所需功率 (KW)
ηm—機械效率取0.95皮帶傳動
ρ1—進氣密度 (kg/m3)
K—電機儲備系數，取1.3
風機性能一般指在標準狀態下輸送空氣的性能。Y5-48№4C～6.3C的指定狀態為：大氣壓力Pa=101300Pa，介質為煙氣，氣體溫度t=200℃，氣體密度ρ=0.745kg/m3?！?～12.5的指定狀態為：大氣壓力Pa=101325Pa，介質為煙氣，氣體溫度t=140℃，氣體密度ρ=0.85kg/m3。帶有調節門風機的性能表均指調節門葉片為全開(0度)時的參數。
當使用條件與指定狀態不符時，則必須把非指定狀態換算到指定狀態的性能，其換算公式為：
Q0=Q
(m3/h) P0=P
(Pa)
Pin0=Pin
(KW) ηin0=ηin
式中：
n—轉速(r/min) ηin—內效率，ρ—進氣密度(kg/m3)
有注腳0為指定狀態，無注腳0為使用狀態
表一Y5-48№10樣機的無因次性能表
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Φ |
0.0835 |
0.0975 |
0.1115 |
0.01255 |
0.1395 |
0.1535 |
0.1675 |
|
Ψ |
0.585 |
0.579 |
0.562 |
0.536 |
0.500 |
0.450 |
0.388 |
|
Ψd |
0.0185 |
0.0252 |
0.0330 |
0.0419 |
0.0519 |
0.0632 |
0.0758 |
|
λ |
0.0649 |
0.0711 |
0.0762 |
0.0806 |
0.0841 |
0.0860 |
0.0863 |
|
ηin |
0.753 |
0.794 |
0.822 |
0.835 |
0.829 |
0.803 |
0.753 |
在使用時，常常發現流量過多或不足的現象。產生這種現象的原因很多，如在使用過程中流量發生時大時小的現象，主要由于管網中的阻力時大時小。如在使用過程中經過較長時間逐漸減少，或在短時間內突然減少，主要是由于風機流道或管網堵塞。在安裝后，進行正式運轉時應發生流量過大或不足現象，其主要原因有下列幾點：
圖3 管網特性和全壓偏差與流量關系
(1)管網阻力實際值與計算值相差過大。一般管風特性方程式：P=KQ2，式中K—阻力系數，如實際值K小于計算K，則流量增大，反之則流量減少。見圖3
(2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。見圖3
風機在使用過程中發生流量過大或過小可利用調節門來調節流量。當調節門全開時，流量仍嫌過小，可采用下列方法之一消除：
1、改變管網，使管網阻力系數降低。
2、提高風機的轉速，但不得大于性能表中該機號的最大轉速。
3、選擇新的壓力較高的風機。
安裝與使用
1、安裝前：應對風機各部件進行全面檢查。如機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊固，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等。
2、安裝時：注意檢查機殼，殼內不應有掉入和遺留的工具或雜物。在一些結合面上，為了防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。風機與地基結合面，進出風管道聯接面均應仔細調整，使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
3、安裝要求：
(1)按圖紙所標位置與尺寸安裝。為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
(2)主軸三角帶輪與電機三角帶輪相對應的槽不得錯位。套上膠帶后，應裝安全罩(用戶自制)，以利安全。
(3)安裝調節門，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
(4)安裝后，試撥傳動組，檢查是否有過緊或部位刮蹭甚至碰撞等反?，F象。
4、風機的試運轉：
全部安裝完畢，在總檢合格后，才能進行試運轉，為了防止電機過載燒毀，在風機啟動和試運轉時，必須在無載荷(即關閉進氣管道中的閘門或調節門)的情況下進行。如情況正常，然后再逐步打開調節門作滿載荷的連續運轉試驗，新安裝的風機其試運轉時間不少于2小時，修理后的風機其試運轉時間不少半小時，如無異?，F象發生，方可正式使用。
在運轉過程中應嚴格控制電流，不得超標。
操作
1、檢查風機各部的間隔尺寸，轉動部分與固定部分有無刮蹭甚至碰撞現象。
2、檢查軸承箱的油位是否在最低與最高油位之間。
3、檢查電器線路及儀表是否正確。
4、、檢查冷卻部分是否正常。
5、關閉調節門。
6、點車觀查有無異?，F象，如無異?，F象點車時間逐漸拉長，直至正常轉速。
7、達正常轉速后，逐漸開大調節門，直至負荷為止。
當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度40℃，軸承部位的均方根震動速度值不得大于6.3m/s。
8、如發覺風機有劇烈的振動、撞擊、軸承溫升迅速上升等反?，F象，必須緊急停車，查明原因。
維護
1、風機不許帶“病”運行。
2、定期消除風機內部特別是葉片處積灰、污垢等雜質，并防止生銹。
3、風機的維護和移動必須在停車、斷電且有人監護下進行。
4、風機最好專人使用，專人維修。
5、除每次檢修后更換潤滑劑外，正常情況下1-3個月更換一次潤滑劑。
6、三角膠帶應經常保持膠帶均勻拉緊狀態，周圍溫度不宜過高，并避免膠帶與油脂接觸。
7、風機的安裝、調試現場不得有兒童、老人等行動不便者或無關人員在場停留或圍觀。
8、進出風口方向十米之內不許站人。
故障及原因
一、風機劇烈振動
1、風機軸與電機軸不平行、皮帶輪槽錯位；
2、機殼或進風口與葉輪磨擦；
3、基礎的剛度不夠或不牢固；
4、葉輪鉚釘松動或軸盤變形；
5、葉輪軸盤孔與軸配合松動；
6、機殼與支架，軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
7、風機進出口管道安裝不良，產生共振；
8、葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲，使轉子失衡。
二、軸承溫升過高
1、軸承箱振動劇烈；
2、潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
3、軸承箱蓋、座聯接螺栓之緊力過大或過??；
4、軸與滾動軸承安裝歪斜，前后兩軸不同心；
5、滾動軸承損壞或軸彎曲；
6、冷卻水過少或中斷。
三、電動機電流過大或溫升過高：
1、開車時進、出氣管道閘門未關；
2、電機輸入電壓低或電源單相斷電；
3、受軸承箱劇烈振動的影響；
4、主軸轉速超過額定值；
5、輸送氣體密度過大、含有粘性物質或溫度過低，使壓力過大。
單機產品成套供應范圍
風機1臺，調節門1個，配套電機1臺，電機滑軌1付(2套)，地腳螺栓1付(№4-6.3 4套，№8以上8套)，電機皮帶輪1只，三角膠帶1付。
訂貨須知
訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向以及電機型號、功率、轉速等。
如我廠現有機號、出風角度、傳動方式等技術參數和指標有一項不能滿足您生產之需我廠有能力為您改造或重新設計，直至您滿意為止。
Y5-48 №4C鍋爐離心引風機性能與選用件表
|
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
內效 率% |
內功 率kw |
所需 功率 kw |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||||
|
型號 |
功率 kw |
型號 |
根數 |
內周 長 |
代號 |
規格 |
代號 |
規格 |
代號(二套) |
|||||||
|
3550 |
1 2 3 4 5 6 7 |
2932 3374 3807 4254 4686 5143 5564 |
2221 2254 2173 2068 1914 1726 1501 |
70 74.1 77.2 78.7 77.7 74.4 70 |
2.57 2.83 2.95 3.08 3.18 3.30 3.30 |
3.52 3.87 4.04 4.22 4.36 4.51 4.52 |
Y132S1-2 |
5.5 |
A |
2 |
1800 |
ST0302-01 |
125×38×A2 |
ST0302-01 |
160×38×A2 |
ST0201×02 |
|
3150 |
1 2 3 4 5 6 7 |
2602 2993 3378 3775 4158 4563 4937 |
1746 1772 1708 1626 1505 1357 1180 |
70 74.1 77.2 78.7 77.7 74.4 70 |
1.80 1.97 2.06 2.15 2.22 2.30 2.31 |
2.46 2.70 2.82 2.95 3.04 3.15 3.16 |
Y112M-2 |
4 |
A |
2 |
1800 |
ST0302-01 |
125×38×A2 |
ST0302-01 |
140×28×A2 |
ST0201×02 |
|
2800 |
1 2 3 4 5 6 7 |
2313 2661 3003 3355 3696 4056 4388 |
1377 1398 1348 1283 1188 1071 932 |
70 74.1 77.2 78.7 77.7 74.4 70 |
1.26 1.39 1.45 1.51 1.56 1.62 1.62 |
1.73 1.90 1.98 2.07 2.14 2.21 2.22 |
Y100L-2 |
3 |
A |
2 |
1600 |
ST0302-01 |
125×38×A2 |
ST0302-01 |
125×18×A2 |
ST0201×02 |
|
2500 |
1 2 3 4 5 6 7 |
2065 2376 2681 2996 3300 3622 3918 |
1097 1113 1073 1022 946 853 742 |
70 74.1 77.2 78.7 77.7 74.4 70 |
0.90 0.99 1.03 1.08 1.11 1.15 1.53 |
1.23 1.35 1.41 1.47 1.52 1.57 1.58 |
Y90L-2 |
2.2 |
A |
2 |
1600 |
ST0302-01 |
125×38×A2 |
ST0302-01 |
112×24×A2 |
ST0201×02 |
Y5-48 №5C鍋爐離心引風機性能與選用件表
|
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
內效 率% |
內功 率kw |
所需 功率 kw |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||||
|
型號 |
功率 kw |
型號 |
根數 |
內周 長 |
代號 |
規格 |
代號 |
規格 |
代號(二套) |
|||||||
|
3150 |
1 2 3 4 5 6 7 |
5304 6062 6820 7578 8336 9093 9851 |
2819 2793 2737 2592 2406 2175 1913 |
72 75.9 78.7 80 79.1 76 72 |
5.71 6.13 6.52 6.76 6.98 7.17 7.22 |
7.81 8.39 8.92 9.25 9.55 9.81 9.88 |
Y160M1-2 |
11 |
B |
3 |
2240 |
ST0302-09 |
160×38×B3 |
ST0302-09 |
180×42×B3 |
ST0201×03 |
|
2800 |
1 2 3 4 5 6 7 |
4715 5389 6062 6736 7409 8083 8757 |
2223 2203 2158 2044 1898 1716 1509 |
72 75.9 78.7 80 79.1 76 72 |
4.01 4.31 4.58 4.75 4.90 5.03 5.07 |
5.49 5.90 6.27 6.50 6.71 6.89 6.94 |
Y132S-2 |
7.5 |
B |
3 |
2240 |
ST0302-09 |
160×38×B3 |
ST0302-09 |
160×38×B3 |
ST0201×02 |
|
2500 |
1 2 3 4 5 6 7 |
4210 4811 5413 6014 6616 7217 7818 |
1769 1753 1718 1627 1511 1366 1202 |
72 75.9 78.7 80 79.1 76 72 |
2.85 3.07 3.26 3.38 3.49 3.58 3.61 |
3.90 4.20 4.46 4.62 4.77 4.90 4.94 |
Y132S1-2 |
5.5 |
B |
2 |
2000 |
ST0302-09 |
160×38×B2 |
ST0302-09 |
140×38×B2 |
ST0201×02 |
|
2240 |
1 2 3 4 5 6 7 |
3772 4311 4850 5389 5928 6466 7005 |
1419 1406 1377 1305 1212 1096 964 |
72 75.9 78.7 80 79.1 76 72 |
2.05 2.21 2.34 2.43 2.51 2.58 2.60 |
2.81 3.02 3.21 3.33 3.43 3.53 3.55 |
Y112M-2 |
4 |
B |
2 |
2000 |
ST0302-09 |
160×38×B2 |
ST0302-09 |
132×28×B2 |
ST0201×02 |
Y5-48 №6.3C鍋爐離心引風機性能與選用件表
|
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
內效 率% |
內功 率kw |
所需 功率 kw |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||||
|
型號 |
功率 kw |
型號 |
根數 |
內周 長 |
代號 |
規格 |
代號 |
規格 |
代號(二套) |
|||||||
|
2800 |
1 2 3 4 5 6 7 |
9432 10779 12126 13474 14821 16169 17516 |
3545 3513 3441 3259 3025 2733 2403 |
72 75.9 78.7 80 79.1 76 72 |
12.73 13.68 14.54 15.07 15.57 15.99 16.10 |
17.42 18.72 19.9 20.63 21.30 21.88 22.03 |
Y180M-2 |
22 |
B |
5 |
2500 |
ST0302-09 |
200×48×B5 |
ST0302-09 |
200×48×B5 |
ST0201×03 |
|
2500 |
1 2 3 4 5 6 7 |
8421 9624 10827 12030 13233 14436 15639 |
2819 2793 2737 2592 2406 2175 1913 |
72 75.9 78.7 80 79.1 76 72 |
9.06 9.74 10.35 10.73 11.08 11.38 11.46 |
12.0 13.33 14.16 14.68 15.16 15.57 15.68 |
Y160M2-2 |
15 |
B |
4 |
2500 |
ST0302-09 |
200×48×B4 |
ST0302-09 |
180×42×B4 |
ST0201×03 |
|
2240 |
1 2 3 4 5 6 7 |
7546 8623 9701 10779 11857 12935 14013 |
2259 2238 2193 2077 1929 1743 1533 |
72 75.9 78.7 80 79.1 76 72 |
6.52 7.01 7.45 7.72 7.97 8.19 8.24 |
8.92 9.59 10.19 10.56 10.91 11.20 11.28 |
Y160M1-2 |
11 |
B |
3 |
2240 |
ST0302-09 |
200×48×B3 |
ST0302-09 |
160×42×B3 |
ST0201×03 |
|
2000 |
1 2 3 4 5 6 7 |
6737 7700 8662 9624 10586 11549 12511 |
1798 1781 1745 1654 1535 1388 1221 |
72 75.9 78.7 80 79.1 76 72 |
4.64 4.99 5.30 5.49 5.67 5.83 5.87 |
6.35 6.82 7.25 7.52 7.76 7.97 8.03 |
Y132S-2 |
7.5 |
B |
3 |
2240 |
ST0302-09 |
200×48×B3 |
ST0302-09 |
140×38×B3 |
ST0201×03 |
Y5-48 №8C鍋爐離心引風機性能與選用件表
|
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
內效 率% |
內功 率kw |
所需 功率 kw |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||||
|
型號 |
功率 kw |
型號 |
根數 |
內周 長 |
代號 |
規格 |
代號 |
規格 |
代號(二套) |
|||||||
|
2000 |
1 2 3 4 5 6 7 |
13794 15765 17736 19707 21677 23648 25619 |
3323 3293 3226 3055 2836 2563 2253 |
72 75.9 78.7 80 79.1 76 72 |
17.47 18.78 19.95 20.68 21.36 21.94 22.09 |
23.90 25.69 27.31 28.30 29.23 30.02 30.23 |
Y200L-4 |
30 |
C |
4 |
3150 |
ST0302-15 |
250×65×C4 |
ST0302-16 |
355×55×C4 |
ST0201×04 |
|
1800 |
1 2 3 4 5 6 7 |
12415 14189 15962 17736 19510 21283 23057 |
2686 2661 2607 2470 2293 2072 1823 |
72 75.9 78.7 80 79.1 76 72 |
12.74 13.69 14.55 15.08 15.57 15.99 16.10 |
17.43 18.73 19.90 20.63 21.31 21.88 22.03 |
Y180L-4 |
22 |
C |
3 |
3150 |
ST0302-15 |
250×65×C3 |
ST0302-16 |
315×48×C3 |
ST0201×03 |
|
1600 |
1 2 3 4 5 6 7 |
11035 12612 14189 15765 17342 18918 20495 |
2118 2099 2056 1948 1809 1635 1438 |
72 75.9 78.7 80 79.1 76 72 |
8.94 9.61 10.22 10.59 10.94 11.2 11.31 |
12.24 13.15 13.98 14.49 14.96 15.37 15.48 |
Y160L-4 |
15 |
C |
3 |
2800 |
ST0302-15 |
250×65×C3 |
ST0302-15 |
280×42×C3 |
ST0201×03 |
|
1400 |
1 2 3 4 5 6 7 |
9656 11035 12415 13794 15174 16553 17933 |
1919 1604 1572 1489 1383 1250 1100 |
72 75.9 78.7 80 79.1 76 72 |
5.99 6.44 6.84 7.09 7.33 7.52 7.58 |
8.20 8.81 9.37 9.71 10.03 10.30 10.37 |
Y160M-4 |
11 |
C |
2 |
2800 |
ST0302-15 |
250×65×C2 |
ST0302-15 |
250×42×C2 |
ST0201×03 |
Y5-48 №10C鍋爐離心引風機性能與選用件表
|
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
內效 率% |
內功 率kw |
所需 功率 kw |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||||
|
型號 |
功率 kw |
型號 |
根數 |
內周 長 |
代號 |
規格 |
代號 |
規格 |
代號(二套) |
|||||||
|
1800 |
1 2 3 4 5 6 7 |
22250 25981 29711 33442 37172 40903 44634 |
4483 4437 4305 4103 3823 3436 2958 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
36.24 39.70 42.55 45.01 46.96 48.02 48.19 |
49.59 54.33 58.23 61.59 64.26 75.72 65.95 |
Y280S-4 |
75 |
C |
8 |
3550 |
ST0302-16 |
315×65×C8 |
ST0302-16 |
400×75×C8 |
ST0201×05 |
|
1600 |
1 2 3 4 5 6 7 |
19778 23094 26410 29726 33042 36358 39674 |
3531 3494 3390 3232 3013 2708 2332 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
25.45 27.88 29.89 31.61 32.98 33.73 33.85 |
34.83 38.16 40.89 43.25 45.13 46.15 46.32 |
Y250M-4 |
55 |
C |
6 |
3550 |
ST0302-16 |
315×65×C6 |
ST0302-16 |
355×65×C6 |
ST0201×05 |
|
1400 |
1 2 3 4 5 6 7 |
17305 20207 23109 26010 28912 31813 34715 |
2696 2668 2589 2468 2301 2069 1782 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
17.05 18.68 20.02 21.18 22.10 22.60 22.67 |
23.33 25.56 27.39 28.98 30.24 30.92 31.03 |
Y225S-4 |
37 |
C |
5 |
3150 |
ST0302-16 |
315×65×C5 |
ST0302-16 |
315×60×C5 |
ST0201×04 |
|
1250 |
1 2 3 4 5 6 7 |
15451 18042 20633 23223 25814 28405 30995 |
2145 2123 2060 1964 1831 1647 1419 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
12.14 13.30 14.25 15.07 15.73 16.08 16.14 |
16.61 18.19 19.5 20.63 21.52 22.01 22.08 |
Y180L-4 |
22 |
C |
3 |
3150 |
ST0302-16 |
315×65×C3 |
ST0302-15 |
280×48×C3 |
ST0201×03 |
Y5-48 №12.5C鍋爐離心引風機性能與選用件表
|
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
內效 率% |
內功 率kw |
所需 功率 kw |
電動機 |
三角帶 |
主軸皮帶輪 |
電機皮帶輪 |
電機導軌部 |
|||||
|
型號 |
功率 kw |
型號 |
根數 |
內周 長 |
代號 |
規格 |
代號 |
規格 |
代號(二套) |
|||||||
|
1400 |
1 2 3 4 5 6 7 |
33800 39467 45134 50802 56469 62136 67803 |
4234 4190 4065 3875 3611 3246 2794 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
52.04 57.01 61.10 64.63 67.43 68.96 69.20 |
71.21 78.01 83.61 88.44 92.28 94.36 94.69 |
Y315S-4 |
110 |
D |
7 |
4000 |
ST0302-20 |
400×75×D7 |
ST0302-20 |
400×80×D7 |
ST0201×03 |
|
1250 |
1 2 3 4 5 6 7 |
30179 35239 40298 45358 50418 55478 60538 |
3365 3331 3232 3081 2872 2582 2223 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
37.04 40.58 43.49 46.00 48.00 49.08 49.25 |
50.68 55.53 59.51 62.95 65.68 76.16 67.40 |
Y280S-4 |
75 |
D |
6 |
4000 |
ST0302-20 |
400×75×D6 |
ST0302-20 |
355×75×D6 |
ST0201×05 |
|
1120 |
1 2 3 4 5 6 7 |
27040 31574 36107 40641 45175 49709 54242 |
2696 2668 2589 2468 2301 2069 1782 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
26.64 29.19 31.28 33.09 34.53 35.31 35.43 |
36.46 39.94 42.81 45.28 47.24 48.31 48.48 |
Y250M-4 |
55 |
C |
6 |
3550 |
ST0302-17 |
400×75×C6 |
ST0302-16 |
315×65×C6 |
ST0201×05 |
|
1000 |
1 2 3 4 5 6 7 |
24143 28191 32239 36287 40335 44383 48431 |
2145 2123 2060 1964 1831 1647 1419 |
75.3 79.4 82.2 83.5 82.9 80.3 75.3 |
18.96 20.78 22.27 23.55 24.57 25.13 25.22 |
25.95 28.43 30.47 32.23 33.63 34.39 34.51 |
Y225S-4 |
37 |
C |
5 |
3550 |
ST0302-17 |
400×75×C5 |
ST0302-16 |
280×60×C5 |
ST0201×04 |
xhblower
