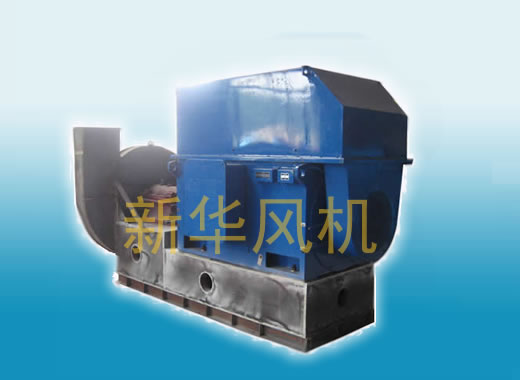

用途
9-28Ⅰ型離心通風機一般用于鍛冶高強制通風、物料輸送及輸送空氣或無腐蝕性、不自燃、不含粘性和纏繞纖維之氣體，輸送介質溫度一般不超80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。其中№16以上改用耐熱高強度材料后可用作水泥窯外分解工藝和鋼鐵冶煉等特殊場合。
型式
本風機為單吸入和雙吸入兩種形式。機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24，共20個機號組成。
每個機號均可制成右旋或左旋兩種型式，從電機一端正視，葉輪順時針方向旋轉者稱右轉風機，以“右”表示，反之，稱左轉風機，以“左”表示。
風機的出風口位置以機殼的出口角度表示，“右”，“左”均可制成0度、45度、90度、135度、180度、225度共6種角度。
風機的傳動方式為：№4-6.3為A式，№7-16為D式，№20-24為F式。
如上述現有機號、出風口角度、傳動方式均不能滿足您的需要，我廠有能力為您現場設計，直至您滿意為止。
結構
№4A-6.3A主要由葉輪、機殼、進風口、支架等組成。
№7.1D-16D主要由葉輪、機殼、進風口、傳動組等組成。
№20F-24F主要由葉輪、機殼、進風口、進氣箱、傳動組等組成。根據用戶所需，亦可帶調節門。
葉輪：由長短各16個葉片、平板后盤和前盤焊接成型，并經靜、動平衡校正和超速運轉試驗運轉平穩可靠。
機殼：用普通鋼板焊接成蝸形殼整體，用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。
進風口：作成收斂式流線形整體結構，用螺栓與前蓋板組固定。
傳動組：由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用滾動軸承或滑動軸承。滾動軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。
選擇與應用
本風機的性能按風機無因次性能曲線(見曲線圖)和無因次工況點性能(見表)換算。
全壓：P= (Pa)
流量：Q= (m3/h)
式中：
D2—葉輪葉片外緣直徑 (m)
u2—葉輪葉片外緣線速度 (m/s)
ρ—氣體密度 (kg/m3)
1、設計和使用單位根據所選流量和全壓，從性能表中確定機號及所需功率選配電機，本書為不留空白給出了一種電機型號和功率，設計和使用單位亦可選用其它型號電機，但轉速和功率要適當，并在訂貨時注明。
9-28Ⅰ型離心通風機無因次性能表
|
工況點 代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
0.08 |
0.09 |
0.10 |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
|
|
0.880 |
0.878 |
0.867 |
0.852 |
0.838 |
0.820 |
0.800 |
0.780 |
|
η |
0.815 |
0.826 |
0.826 |
0.820 |
0.811 |
0.800 |
0.783 |
0.764 |
|
|
0.084 |
0.094 |
0.103 |
0.112 |
0.121 |
0.131 |
0.141 |
0.151 |
上表是根據實驗結果(№5.6)加以壓縮性修正選取各無因次量，對于Re≥5×106各機號性能未進行修正，對于Re≤5×106的各機號其修正效率均大于此表值。
Re=
式中：
Re—雷諾數
V—運動粘性系數 (0.15×10-4m2/s)
2、性能表中每一轉速的悀性能是按流量等分為8個性能點，訂貨時以性能表為準，風機出廠的合格品性能是在給定流量下全壓值偏差不超±5%。
3、性能表中所提供的參數，按通風機進口標準狀態，即：溫度t=20℃，大氣壓力Pa=101325Pa，相對濕度Φ=50%，氣體比重r=1.2kg/m3時的空氣介質計算，如風機使用條件與狀態不符時，性能應按下列公式換算
改變比重r，轉速n時換算式：
改變轉速n，大氣壓力Pa，氣體溫度t時的換算公式：
式中：Q2、P2、N2指性能表中所列全壓、流量、內功率。
4、在性能表中所需功率：
N=
式中：Q、P、η分別為風機的流量、全壓和全壓效率。
Q—風機的流量 (m3/h)
η1—為風機的機械效率，“A”式η1=1；“D”式η1=0.98。
K—為電機的儲備系數，其值如下表：
|
軸功率(KW) |
<0.5 |
>0.5～1 |
>1～2 |
>2～5 |
>5 |
|
K值 |
1.5 |
1.4 |
1.3 |
1.2 |
1.15 |
5、通風機的流量Q、全壓P、功率N與轉速n有下列關系：
從上式知，當電機容量不改變時，轉速不宜提高，否則，電機有過載被燒毀之險。
安裝調試和運轉
1、安裝前：
應對風機各部件進行全面檢查，如：機件是否完整，葉輪與機殼的旋向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等，如發現問題立即予以修復。
2、安裝時：
注意檢查機殼，殼內不應有掉入和遺留的工具或雜物，在一些結合面上為防止生銹，減少拆卸困難，應涂一層潤滑油或機械油。風機與地基結合面，進出管道聯接面均應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證水平位置。
3、安裝要求：
(1)按圖紙所示位置和尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
(2)安裝后試撥傳動組，檢查是否有過緊或與固定部分刮蹭現象，如有應排除之。
(3)風機的試運轉：
全部安裝完畢，在總檢合格后，方可進行試運轉。
通風機所選用的功率系指在特定工況下，加上機械損失與應有的安全系數而言，為防止電機因過載被燒，在風機啟動和試運轉時必須在無載荷即：將進風調節門關閉，出風調節門稍開的情況下進行，如無異振、異味、異響和漏電漏氣、漏水等反?，F象時，再逐步將閘門開啟，到規定的工況為止，在運轉過程中應嚴格控制電流，不得超標，軸承溫升不得大于40℃，表溫不大于70℃。
維護
1、風機及其系統在安全正常情況下方可運轉；
2、風機的維護必須停機、斷電且有人監護的條件下進行；
3、定期清除風機內部積灰、污垢等雜質，并防止銹蝕；
4、定期加注潤滑脂并緊固松曠螺釘；
5、風機檢修、試車時嚴禁無關人員及行動不便者在場圍觀；
故障原因
1、風機振動劇烈：
1風機軸與電機軸不同心；
2機殼或進風口與葉輪摩擦；
3基礎的剛度不夠或不牢固；
4葉輪鉚釘松動或葉輪變形；
5葉輪軸盤孔與軸配合松動；
6機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；
7風機進、出口管道安裝不良，產生共振；
8葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子失衡。
2、軸承溫升過高：
1軸承箱劇烈振動；
2潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
3軸承箱蓋、座聯接螺栓之緊力過大或過??；
4軸與滾動軸承安裝歪斜、前后兩軸承不同心；
5滾動軸承損壞或軸彎曲。
3、電機電流過大或溫升過高：
1開車時進、出氣管道閘門未關；
2電機輸入電壓低、電源單相斷電；
3受軸承箱劇烈振動的影響；
4主軸轉速超過額定值;
5氣體密度過大，所含塵土及硬質顆粒物超過150mg/m3。
6氣體中含有粘性物質或纏繞性纖維。
訂貨須知
1、訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向以及電動機型號規格。
2、當風機配用Y型電機，采用ST0103聯軸器，若風機配用JS、JSQ型電機時則采用ST0102聯軸器。
3、當風機使用在高溫情況下，葉輪、軸及軸承等均需與我廠共同商定。
4、用戶根據需要，本風機可裝置調節門，需在訂貨時注明。
5、№16D和№20F-24F風機此樣本未給安裝尺寸，用戶訂貨時本廠及時供給
6、為盡量保證本書的完整性，本書給出了各機號風機的配套電機，該型電機并非唯一，用戶也可根據實際情況選取配其它型號電機。
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
橡膠墊 ST0601 (4個) |
螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
4 |
A |
2900 |
1 |
3893 |
2198 |
81.5 |
2.92 |
3.35 |
Y112M-2 |
4 |
13×90 |
M10×45 |
M10 |
10 |
|
2 |
3884 |
2473 |
82.6 |
3.23 |
3.71 |
|||||||||
|
3 |
3835 |
2748 |
82.6 |
3.54 |
4.07 |
Y132S1-2 |
5.5 |
13×90 |
M10×45 |
M10 |
10 |
|||
|
4 |
3776 |
3022 |
82.0 |
3.86 |
4.44 |
|||||||||
|
5 |
3707 |
3297 |
81.1 |
4.18 |
4.81 |
|||||||||
|
6 |
3629 |
3572 |
80.0 |
4.50 |
5.17 |
Y132S-2 |
7.5 |
13×90 |
M10×45 |
M10 |
10 |
|||
|
7 |
3540 |
3847 |
78.3 |
4.83 |
5.55 |
|||||||||
|
8 |
3452 |
4122 |
76.4 |
5.17 |
5.95 |
|||||||||
|
4.5 |
A |
2900 |
1 |
4933 |
3130 |
81.5 |
5.26 |
6.05 |
Y132S2-2 |
7.5 |
13×90 |
M10×45 |
M10 |
10 |
|
2 |
4623 |
3521 |
82.6 |
5.83 |
6.70 |
|||||||||
|
3 |
4854 |
3912 |
82.6 |
6.38 |
7.34 |
Y160M1-2 |
11 |
16×100 |
M12×50 |
M12 |
12 |
|||
|
4 |
4776 |
4303 |
82.0 |
6.96 |
8.00 |
|||||||||
|
5 |
4698 |
4695 |
81.1 |
7.55 |
8.68 |
|||||||||
|
6 |
4599 |
5086 |
80.0 |
8.12 |
9.34 |
|||||||||
|
7 |
4482 |
5477 |
78.3 |
8.71 |
10.01 |
|||||||||
|
8 |
4374 |
5868 |
76.4 |
9.33 |
10.73 |
|||||||||
|
5 |
A |
2900 |
1 |
6090 |
4293 |
81.5 |
8.91 |
10.24 |
Y160M2-2 |
15 |
16×100 |
M12×50 |
M12 |
12 |
|
2 |
6071 |
4830 |
82.6 |
9.86 |
11.34 |
|||||||||
|
3 |
6002 |
5367 |
82.6 |
10.83 |
12.45 |
|||||||||
|
4 |
5894 |
5903 |
82.0 |
11.78 |
13.55 |
|||||||||
|
5 |
5796 |
6440 |
81.1 |
12.78 |
14.70 |
|||||||||
|
6 |
5678 |
6977 |
80.0 |
13.75 |
15.81 |
Y160L-2 |
18.5 |
16×100 |
M12×50 |
M12 |
12 |
|||
|
7 |
5531 |
7513 |
78.3 |
14.74 |
16.95 |
|||||||||
|
8 |
5394 |
8050 |
76.4 |
15.78 |
18.15 |
|||||||||
|
5.6 |
A |
2900 |
1 |
7640 |
6032 |
81.5 |
15.70 |
18.06 |
Y180M-2 |
22 |
16×100 |
M12×50 |
M12 |
12 |
|
2 |
7620 |
6786 |
82.6 |
17.38 |
19.99 |
|||||||||
|
3 |
7522 |
7540 |
82.6 |
19.07 |
21.93 |
Y200L1-2 |
30 |
16×100 |
M12×50 |
M12 |
12 |
|||
|
4 |
7394 |
8294 |
82.0 |
20.77 |
23.88 |
|||||||||
|
5 |
7277 |
048 |
81.1 |
22.54 |
25.93 |
|||||||||
|
6 |
7120 |
9802 |
80.0 |
24.22 |
27.86 |
Y200L2-2 |
37 |
20×100 |
M16×60 |
M16 |
16 |
|||
|
7 |
6943 |
10555 |
78.3 |
25.99 |
29.89 |
|||||||||
|
8 |
6767 |
11309 |
76.4 |
27.81 |
31.99 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
橡膠墊 ST0601 (4個) |
螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
6.3 |
A |
2900 |
1 |
9670 |
8558 |
81.5 |
28.29 |
32.54 |
Y225M-2 |
45 |
20×100 |
M16×60 |
M16 |
16 |
|
2 |
9610 |
9662 |
82.6 |
31.31 |
36.01 |
|||||||||
|
3 |
9523 |
10735 |
82.6 |
34.37 |
39.52 |
Y250M-2 |
55 |
25×130 |
M20×75 |
M20 |
20 |
|||
|
4 |
9356 |
11809 |
82.0 |
37.41 |
43.03 |
|||||||||
|
5 |
9209 |
12882 |
81.1 |
40.62 |
46.71 |
|||||||||
|
6 |
9003 |
13956 |
80.0 |
43.61 |
50.15 |
Y280S-2 |
75 |
|
|
|
|
|||
|
7 |
8787 |
15029 |
78.3 |
46.84 |
53.86 |
|||||||||
|
8 |
8571 |
16103 |
76.4 |
50.17 |
57.69 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
7.1 |
D |
2900 |
1 |
12278 |
12293 |
81.5 |
51.43 |
60.35 |
Y280S-2 |
75 |
200-65×65 |
M20×500 |
M20 |
20 |
|
2 |
12249 |
13829 |
82.6 |
56.95 |
66.83 |
|||||||||
|
3 |
12092 |
15366 |
82.6 |
62.47 |
73.30 |
|||||||||
|
4 |
11886 |
16903 |
82.0 |
68.04 |
79.84 |
Y315S-2 |
110 |
200-65×65 |
M24×630 |
M24 |
24 |
|||
|
5 |
11690 |
18439 |
81.1 |
73.81 |
86.61 |
|||||||||
|
6 |
11445 |
19976 |
80.0 |
79.36 |
73.13 |
|||||||||
|
7 |
11160 |
21512 |
78.3 |
85.14 |
99.92 |
|||||||||
|
8 |
10886 |
23049 |
76.4 |
91.20 |
107.02 |
|||||||||
|
8 |
D |
2900 |
1 |
15583 |
17585 |
81.5 |
93.37 |
109.57 |
Y315M1-2 |
132 |
200-65×65 |
M24×630 |
M24 |
24 |
|
2 |
15554 |
19783 |
82.6 |
103.45 |
121.39 |
|||||||||
|
3 |
15358 |
21981 |
82.6 |
113.49 |
133.18 |
|||||||||
|
4 |
15093 |
24180 |
82.0 |
123.59 |
145.03 |
Y315L2-2 |
200 |
200-65×75 |
M24×630 |
M24 |
24 |
|||
|
5 |
14848 |
26378 |
81.1 |
134.10 |
157.37 |
|||||||||
|
6 |
14524 |
28576 |
80.0 |
144.07 |
169.06 |
|||||||||
|
7 |
14171 |
30774 |
78.3 |
154.66 |
181.50 |
|||||||||
|
8 |
13818 |
32972 |
76.4 |
165.60 |
194.33 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
8 |
D |
1450 |
1 |
3893 |
8793 |
81.5 |
11.66 |
13.69 |
Y180M-4 |
18.5 |
200-65×48 |
M12×300 |
M12 |
12 |
|
2 |
3884 |
9892 |
82.6 |
12.92 |
15.16 |
|||||||||
|
3 |
3835 |
10991 |
82.6 |
14.17 |
16.63 |
|||||||||
|
4 |
3776 |
12090 |
82.0 |
15.46 |
18.14 |
Y200L-4 |
30 |
200-65×55 |
M16×400 |
M16 |
16 |
|||
|
5 |
3707 |
13189 |
81.1 |
16.74 |
19.65 |
|||||||||
|
6 |
3629 |
14288 |
80.0 |
18.00 |
21.12 |
|||||||||
|
7 |
3540 |
15387 |
78.3 |
19.32 |
22.67 |
|||||||||
|
8 |
3452 |
16486 |
76.4 |
20.69 |
24.27 |
|||||||||
|
9 |
D |
1450 |
1 |
4933 |
12519 |
81.5 |
21.04 |
24.69 |
Y200L-4 |
30 |
200-65×55 |
M16×400 |
M16 |
16 |
|
2 |
4923 |
14084 |
82.6 |
23.31 |
27.35 |
|||||||||
|
3 |
4854 |
15649 |
82.6 |
25.54 |
29.97 |
|||||||||
|
4 |
4776 |
17214 |
82.0 |
27.84 |
32.67 |
Y225M-4 |
45 |
200-65×60 |
M16×400 |
M16 |
16 |
|||
|
5 |
4698 |
18779 |
81.1 |
30.21 |
35.45 |
|||||||||
|
6 |
4599 |
20344 |
80.0 |
32.48 |
38.12 |
|||||||||
|
7 |
4482 |
21908 |
78.3 |
34.82 |
40.86 |
|||||||||
|
8 |
4374 |
23473 |
76.4 |
37.32 |
43.79 |
|||||||||
|
10 |
D |
1450 |
1 |
6090 |
17173 |
81.5 |
35.64 |
41.82 |
Y250M-4 |
55 |
200-65×65 |
M20×500 |
M20 |
20 |
|
2 |
6071 |
19320 |
82.6 |
39.43 |
46.27 |
|||||||||
|
3 |
6002 |
21466 |
82.6 |
43.31 |
50.83 |
|||||||||
|
4 |
5894 |
23613 |
82.0 |
47.13 |
55.31 |
Y280S-4 |
75 |
200-65×75 |
M20×500 |
M20 |
20 |
|||
|
5 |
5796 |
25759 |
81.1 |
51.12 |
59.99 |
|||||||||
|
6 |
5678 |
27906 |
80.0 |
55.00 |
64.55 |
|||||||||
|
7 |
5531 |
30053 |
78.3 |
58.95 |
69.18 |
|||||||||
|
8 |
5394 |
32199 |
76.4 |
63.13 |
74.08 |
|||||||||
|
11.2 |
D |
1450 |
1 |
7640 |
24127 |
81.5 |
62.80 |
73.70 |
Y315S-4 |
110 |
200-85×80 |
M24×630 |
M24 |
24 |
|
2 |
7620 |
27143 |
82.6 |
69.53 |
81.60 |
|||||||||
|
3 |
6522 |
30158 |
82.6 |
76.26 |
89.49 |
|||||||||
|
4 |
7394 |
33174 |
82.0 |
83.07 |
97.48 |
Y315M1-4 (JS-115-4) |
132 (135) |
200-85×80 (240-85×85) |
M24×630 (M20×500) |
M24 (M20) |
24 (20) |
|||
|
5 |
7277 |
36190 |
81.1 |
90.17 |
105.82 |
|||||||||
|
6 |
7120 |
39206 |
80.0 |
96.89 |
113.71 |
|||||||||
|
7 |
6943 |
42222 |
78.3 |
103.97 |
122.01 |
|||||||||
|
8 |
6767 |
45238 |
76.4 |
111.26 |
130.57 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
11.2 |
D |
960 |
1 |
3344 |
15974 |
81.5 |
18.20 |
21.36 |
Y225M-6 |
30 |
240-85×60 |
M16×400 |
M16 |
16 |
|
2 |
3344 |
17970 |
82.6 |
20.20 |
23.71 |
|||||||||
|
3 |
3295 |
19967 |
82.6 |
22.12 |
25.96 |
|||||||||
|
4 |
3246 |
21964 |
82.0 |
24.14 |
28.33 |
Y250M-6 |
37 |
240-85×65 |
M20×500 |
M20 |
20 |
|||
|
5 |
3187 |
23960 |
81.1 |
26.15 |
30.69 |
|||||||||
|
6 |
3119 |
25957 |
80.0 |
28.10 |
32.97 |
|||||||||
|
7 |
3040 |
27954 |
78.3 |
30.14 |
35.37 |
|||||||||
|
8 |
2972 |
29950 |
76.4 |
32.35 |
37.96 |
|||||||||
|
12.5 |
D |
1450 |
1 |
9513 |
33541 |
81.5 |
108.71 |
127.58 |
Y315M2-4 (JS-116-4) |
160 (155) |
290-85×80 (290-85×85) |
M24×630 (M20×500) |
M24 (M20) |
24 (20) |
|
2 |
9493 |
37734 |
82.6 |
120.43 |
141.32 |
|||||||||
|
3 |
9378 |
41926 |
82.6 |
132.15 |
155.07 |
|||||||||
|
4 |
9209 |
46119 |
82.0 |
143.82 |
168.78 |
Y355M2-4 (JS-126-4) |
250 (225) |
290-85×95 (290-85×85) |
M24×630 (M24×630) |
M24 (M24) |
24 (24) |
|||
|
5 |
9062 |
50311 |
81.1 |
156.10 |
183.19 |
|||||||||
|
6 |
8866 |
54504 |
80.0 |
167.73 |
196.83 |
|||||||||
|
7 |
8650 |
58697 |
78.3 |
180.08 |
211.30 |
|||||||||
|
8 |
8434 |
62889 |
76.4 |
192.79 |
226.24 |
|||||||||
|
12.5 |
D |
960 |
1 |
4168 |
22206 |
81.5 |
31.54 |
37.01 |
Y280S-6 |
45 |
290-85×75 |
M20×500 |
M20 |
20 |
|
2 |
4158 |
24985 |
82.6 |
34.92 |
40.98 |
|||||||||
|
3 |
4109 |
27758 |
82.6 |
38.35 |
45.00 |
|||||||||
|
4 |
4040 |
30534 |
82.0 |
41.78 |
49.03 |
Y315S-6 |
75 |
240-85×80 |
M24×630 |
M24 |
24 |
|||
|
5 |
3972 |
33310 |
81.1 |
45.30 |
53.16 |
|||||||||
|
6 |
3884 |
36085 |
80.0 |
48.64 |
57.08 |
|||||||||
|
7 |
3795 |
38861 |
78.3 |
52.31 |
61.38 |
|||||||||
|
8 |
3697 |
41637 |
76.4 |
55.95 |
65.66 |
|||||||||
|
14 |
D |
1450 |
1 |
11935 |
47123 |
81.5 |
191.63 |
224.88 |
Y355M2-6 (JS-127-4) |
250 (260) |
290-95×95 (290-95×85) |
M24×630 (M24×630) |
M24 (M24) |
24 (24) |
|
2 |
11906 |
53013 |
82.6 |
212.19 |
246.00 |
|||||||||
|
3 |
11759 |
58903 |
82.6 |
232.85 |
273.25 |
|||||||||
|
4 |
11553 |
64794 |
82.0 |
253.49 |
297.47 |
JS-138-4 |
410 |
350-95×85 |
M24×630 |
M24 |
24 |
|||
|
5 |
11366 |
70684 |
81.1 |
275.09 |
322.82 |
|||||||||
|
6 |
11121 |
76574 |
80.0 |
295.60 |
346.88 |
|||||||||
|
7 |
10847 |
82465 |
78.3 |
317.22 |
372.26 |
|||||||||
|
8 |
10582 |
88355 |
76.4 |
339.83 |
398.79 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
14 |
D |
960 |
1 |
5227 |
31198 |
81.5 |
55.56 |
65.20 |
Y315S-6 (JS-115-6) |
75 (75) |
290-95×80 (290-95×85) |
M24×630 (M20×500) |
M24 (M20) |
24 (20) |
|
2 |
5217 |
35098 |
82.6 |
61.56 |
72.24 |
|||||||||
|
3 |
5158 |
38998 |
82.6 |
67.53 |
79.36 |
|||||||||
|
4 |
5002 |
42898 |
82.0 |
73.51 |
86.27 |
Y315M2-6 (JS-117-6) |
110 (115) |
240-95×80 (290-95×85) |
M24×630 (M20×500) |
M24 (M20) |
24 (20) |
|||
|
5 |
4982 |
46798 |
81.1 |
79.83 |
93.68 |
|||||||||
|
6 |
4874 |
50697 |
80.0 |
85.77 |
100.65 |
|||||||||
|
7 |
4756 |
54597 |
78.3 |
92.10 |
108.08 |
|||||||||
|
8 |
4639 |
58497 |
76.4 |
98.63 |
115.74 |
|||||||||
|
16 |
D |
1450 |
1 |
15583 |
70340 |
81.5 |
373.48 |
438.28 |
JSQ-147-4 (3000V) |
500 |
350-95×110 |
M36×1000 |
M36 |
36 |
|
2 |
15554 |
79133 |
82.6 |
413.79 |
485.58 |
|||||||||
|
3 |
15358 |
87926 |
82.6 |
453.97 |
532.73 |
|||||||||
|
4 |
15093 |
96718 |
82.0 |
494.34 |
580.11 |
JSQ-158-4 (3000V) |
850 |
410-95×120 |
M36×1000 |
M36 |
36 |
|||
|
5 |
14848 |
105511 |
81.1 |
536.41 |
629.48 |
|||||||||
|
6 |
14524 |
114303 |
80.0 |
576.26 |
676.24 |
|||||||||
|
7 |
14171 |
123096 |
78.3 |
618.65 |
725.99 |
|||||||||
|
8 |
13818 |
131888 |
76.4 |
662.40 |
777.33 |
|||||||||
|
16 |
D |
960 |
1 |
6835 |
46570 |
81.5 |
108.46 |
127.28 |
Y355M1-6 (JS-126-6) |
160 (155) |
350-95×95 (350-95×90) |
M24×630 (M24×630) |
M24 (M24) |
24 (24) |
|
2 |
6816 |
52392 |
82.6 |
120.05 |
140.88 |
|||||||||
|
3 |
6728 |
58213 |
82.6 |
131.66 |
154.51 |
|||||||||
|
4 |
6620 |
64034 |
82.0 |
143.55 |
168.45 |
Y355L2-6 (JS-136-6) |
250 (240) |
290-95×95 (290-95×90) |
M24×630 (M24×630) |
M24 (M24) |
24 (24) |
|||
|
5 |
6502 |
69855 |
81.1 |
155.52 |
182.50 |
|||||||||
|
6 |
6365 |
75677 |
80.0 |
167.19 |
196.20 |
|||||||||
|
7 |
6208 |
81498 |
78.3 |
179.43 |
210.56 |
|||||||||
|
8 |
6061 |
87319 |
76.4 |
192.35 |
225.73 |
|||||||||
|
17 |
D |
1450 |
1 |
17594 |
84371 |
81.5 |
505.77 |
593.52 |
JSQ-1410-4 (3000V) |
680 |
|
|
|
|
|
2 |
17555 |
94917 |
82.6 |
560.16 |
657.35 |
|||||||||
|
3 |
17339 |
105463 |
82.6 |
614.75 |
721.41 |
JSQ-158-4 (3000V) |
850 |
|
|
|
|
|||
|
4 |
17035 |
116010 |
82.0 |
669.24 |
785.35 |
|||||||||
|
5 |
16760 |
126556 |
81.1 |
726.28 |
852.28 |
|||||||||
|
6 |
16397 |
137103 |
80.0 |
780.35 |
915.74 |
JSQ-1510-4 (3000V) |
1100 |
|
|
|
|
|||
|
7 |
15995 |
147649 |
78.3 |
837.57 |
982.89 |
|||||||||
|
8 |
15593 |
158195 |
76.4 |
896.59 |
1052.15 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
17 |
D |
960 |
1 |
7708 |
55859 |
81.5 |
146.71 |
172.16 |
JS-126-4 |
225 |
|
|
|
|
|
2 |
7698 |
62842 |
82.6 |
162.64 |
190.86 |
|||||||||
|
3 |
7600 |
69824 |
82.6 |
178.41 |
209.37 |
|||||||||
|
4 |
7463 |
76807 |
82.0 |
194.12 |
227.80 |
JS-127-4 |
260 |
|
|
|
|
|||
|
5 |
7345 |
83789 |
81.0 |
210.74 |
247.30 |
|||||||||
|
6 |
7189 |
90771 |
80.0 |
226.49 |
265.79 |
JS-137-4 (3000V) |
350 |
|
|
|
|
|||
|
7 |
7012 |
97754 |
78.3 |
243.10 |
285.27 |
|||||||||
|
8 |
6835 |
104736 |
76.4 |
260.22 |
305.36 |
|||||||||
|
18 |
D |
1450 |
1 |
19732 |
100153 |
81.5 |
673.34 |
790.16 |
JS1512-4 (6000V) |
1050 |
|
|
|
|
|
2 |
19683 |
112672 |
82.6 |
745.56 |
876.91 |
|||||||||
|
3 |
19737 |
125191 |
82.6 |
818.08 |
960.01 |
JS1512-4 (3000V) |
1250 |
|
|
|
|
|||
|
4 |
19104 |
137710 |
82.0 |
890.92 |
1045.49 |
|||||||||
|
5 |
18796 |
150229 |
81.0 |
966.55 |
1134.25 |
|||||||||
|
6 |
18378 |
162748 |
80.0 |
1038.23 |
1218.36 |
YL116/63-4 (6000V) |
1600 |
|
|
|
|
|||
|
7 |
17937 |
175267 |
78.3 |
1114.93 |
130.8.38 |
|||||||||
|
8 |
17486 |
187786 |
76.4 |
1193.49 |
1400.56 |
|||||||||
|
18 |
D |
960 |
1 |
8650 |
66308 |
81.5 |
195.42 |
229.33 |
JS-137-6 |
280 |
|
|
|
|
|
2 |
8630 |
74597 |
82.6 |
216.43 |
253.98 |
|||||||||
|
3 |
8522 |
82885 |
82.6 |
237.47 |
278.67 |
JSQ-148-6 (3000V) |
380 |
|
|
|
|
|||
|
4 |
8375 |
91174 |
82.0 |
258.59 |
303.46 |
|||||||||
|
5 |
8238 |
99462 |
81.0 |
280.55 |
329.23 |
|||||||||
|
6 |
8061 |
107751 |
80.0 |
301.51 |
353.82 |
JSQ-147-6 (3000V) |
430 |
|
|
|
|
|||
|
7 |
7865 |
116039 |
78.3 |
323.68 |
379.84 |
|||||||||
|
8 |
7669 |
124328 |
76.4 |
346.56 |
406.69 |
|||||||||
|
20 |
D |
960 |
1 |
10359 |
90957 |
81.5 |
330.98 |
388.41 |
JSQ-1410-6 (3000V) |
520 |
|
|
|
|
|
2 |
10329 |
102327 |
82.6 |
366.38 |
429.95 |
|||||||||
|
3 |
10192 |
113697 |
82.6 |
401.85 |
471.57 |
|||||||||
|
4 |
10025 |
125067 |
82.0 |
437.79 |
513.75 |
JSQ-158-6 (3000V) |
680 |
|
|
|
|
|||
|
5 |
9859 |
136436 |
81.0 |
475.10 |
557.53 |
|||||||||
|
6 |
9643 |
147806 |
80.0 |
510.20 |
598.72 |
|||||||||
|
7 |
9417 |
159176 |
78.3 |
548.09 |
643.18 |
|||||||||
|
8 |
9182 |
170545 |
76.4 |
586.64 |
688.42 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
20 |
F |
730 |
1 |
5985 |
69166 |
81.5 |
145.37 |
170.59 |
(JS-137-6) |
210 |
|
|
|
|
|
2 |
5975 |
77811 |
82.6 |
161.11 |
189.06 |
|||||||||
|
3 |
5899 |
86457 |
82.6 |
176.73 |
207.39 |
|||||||||
|
4 |
5795 |
95103 |
82.0 |
192.35 |
225.72 |
(JS-138-8) |
245 |
|
|
|
|
|||
|
5 |
5699 |
103748 |
81.0 |
208.68 |
244.89 |
|||||||||
|
6 |
5585 |
112394 |
80.0 |
224.59 |
263.56 |
JSQ-148-8 (3000V) |
310 |
|
|
|
|
|||
|
7 |
5442 |
121040 |
78.3 |
240.80 |
282.58 |
|||||||||
|
8 |
5309 |
129685 |
76.4 |
257.95 |
302.70 |
|||||||||
|
21 |
F |
960 |
1 |
11418 |
105295 |
81.5 |
422.21 |
495.46 |
JSQ-158-6 (3000V) |
680 |
|
|
|
|
|
2 |
11390 |
118457 |
82.6 |
467.49 |
548.60 |
|||||||||
|
3 |
11247 |
131618 |
82.6 |
512.92 |
601.91 |
JSQ-1512-6 (3000V) |
1000 |
|
|
|
|
|||
|
4 |
11057 |
114780 |
82.0 |
558.73 |
655.66 |
|||||||||
|
5 |
10876 |
157942 |
81.0 |
606.21 |
711.38 |
|||||||||
|
6 |
10638 |
171104 |
80.0 |
651.19 |
764.17 |
|||||||||
|
7 |
10381 |
184266 |
78.3 |
699.21 |
820.52 |
|||||||||
|
8 |
10124 |
197428 |
76.4 |
748.78 |
878.69 |
|||||||||
|
21 |
F |
730 |
1 |
6603 |
80068 |
81.5 |
185.58 |
217.89 |
(JS-138-8) |
(245) |
|
|
|
|
|
2 |
6584 |
90076 |
82.6 |
205.51 |
241.17 |
|||||||||
|
3 |
6508 |
100085 |
82.6 |
225.71 |
264.87 |
JSQ-1410-8 (3000V) |
370 |
|
|
|
|
|||
|
4 |
6394 |
110093 |
82.0 |
245.70 |
288.33 |
|||||||||
|
5 |
6289 |
120102 |
81.0 |
266.58 |
312.83 |
|||||||||
|
6 |
6156 |
130110 |
80.0 |
286.56 |
336.28 |
JSQ-157-8 |
440 |
|
|
|
|
|||
|
7 |
6004 |
140119 |
78.3 |
307.51 |
360.87 |
|||||||||
|
8 |
5852 |
150127 |
76.4 |
329.11 |
386.21 |
|||||||||
|
22 |
F |
960 |
1 |
12532 |
121064 |
81.5 |
532.77 |
625.21 |
JSQ-1510-6 (3000V) |
850 |
|
|
|
|
|
2 |
12503 |
136197 |
82.6 |
590.04 |
692.41 |
|||||||||
|
3 |
12951 |
151331 |
82.6 |
647.62 |
759.98 |
JS-1512-6 (3000V) |
1000 |
|
|
|
|
|||
|
4 |
12132 |
166464 |
82.0 |
704.88 |
827.17 |
|||||||||
|
5 |
11932 |
181597 |
81.0 |
764.69 |
897.36 |
|||||||||
|
6 |
11675 |
196730 |
80.0 |
821.72 |
964.29 |
VL118/59-6 (6000V) |
1250 |
|
|
|
|
|||
|
7 |
11390 |
211863 |
78.3 |
882.03 |
1035.07 |
|||||||||
|
8 |
11104 |
226996 |
76.4 |
944.26 |
1108.09 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
22 |
F |
730 |
1 |
7250 |
92059 |
81.5 |
234.40 |
275.07 |
JSQ-1410-8 (3000V) |
370 |
|
|
|
|
|
2 |
7231 |
103567 |
82.6 |
259.51 |
304.53 |
|||||||||
|
3 |
7136 |
115074 |
82.6 |
284.55 |
333.92 |
JSQ-158-8 (3000V) |
500 |
|
|
|
|
|||
|
4 |
7013 |
126582 |
82.0 |
309.83 |
363.59 |
|||||||||
|
5 |
6898 |
138089 |
81.1 |
336.18 |
394.51 |
|||||||||
|
6 |
6756 |
149597 |
80.0 |
361.57 |
424.30 |
|||||||||
|
7 |
6584 |
161104 |
78.3 |
387.75 |
455.02 |
|||||||||
|
8 |
6423 |
172611 |
76.4 |
415.31 |
487.37 |
|||||||||
|
23 |
F |
960 |
1 |
13702 |
138335 |
81.5 |
665.63 |
781.12 |
JS-1512-6 (3000V) |
1000 |
|
|
|
|
|
2 |
13664 |
155627 |
82.6 |
736.81 |
864.65 |
|||||||||
|
3 |
13493 |
172919 |
82.6 |
808.42 |
948.68 |
YL118/71-6 (6000V) |
1250 |
|
|
|
|
|||
|
4 |
13264 |
190211 |
82.0 |
880.61 |
1033.39 |
|||||||||
|
5 |
13046 |
207502 |
81.1 |
955.29 |
1121.04 |
|||||||||
|
6 |
12760 |
224794 |
80.0 |
1026.17 |
1204.21 |
YL118/71-6 (6000V) |
1600 |
|
|
|
|
|||
|
7 |
12456 |
242086 |
78.3 |
1102.16 |
1293.39 |
|||||||||
|
8 |
12142 |
259378 |
76.4 |
1179.74 |
1384.43 |
|||||||||
|
23 |
F |
730 |
1 |
7917 |
105192 |
81.5 |
292.45 |
343.19 |
JSQ-157-8 (3000V) |
440 |
|
|
|
|
|
2 |
7907 |
118341 |
82.6 |
324.23 |
380.48 |
|||||||||
|
3 |
7802 |
131490 |
82.6 |
355.49 |
417.16 |
|||||||||
|
4 |
7669 |
144639 |
82.0 |
387.17 |
454.35 |
JSQ-1510-8 (3000V) |
625 |
|
|
|
|
|||
|
5 |
7545 |
157788 |
81.1 |
420.17 |
493.07 |
|||||||||
|
6 |
7384 |
170937 |
80.0 |
451.55 |
529.89 |
|||||||||
|
7 |
7203 |
184086 |
78.3 |
484.68 |
568.77 |
|||||||||
|
8 |
7022 |
197235 |
76.4 |
518.85 |
608.87 |
|||||||||
9-28Ⅰ型離心通風機性能表
|
機號 |
傳動 方式 |
轉數 r/min |
工 況 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 ST0103 ST0102 |
地肢螺栓 GB799-88 (4個) |
螺母 GB6170-86 (4個) |
墊圈 GB97-85 (4個) |
|||||||||
|
24 |
F |
960 |
1 |
14920 |
157175 |
81.5 |
823.51 |
966.39 |
YL118/59-6 (6000V) |
1250 |
|
|
|
|
|
2 |
14882 |
176821 |
82.6 |
911.78 |
1069.97 |
|||||||||
|
3 |
14692 |
196468 |
82.6 |
1000.13 |
1173.65 |
|||||||||
|
4 |
14444 |
216115 |
82.0 |
1089.53 |
1278.57 |
YL118/171-6 (6000V) |
1600 |
|
|
|
|
|||
|
5 |
14206 |
235762 |
81.1 |
1181.98 |
1387.05 |
|||||||||
|
6 |
13902 |
255409 |
80.0 |
1270.26 |
1490.65 |
|||||||||
|
7 |
13559 |
275055 |
78.3 |
1363.23 |
1599.75 |
|||||||||
|
8 |
13217 |
294702 |
76.4 |
1459.11 |
1712.27 |
|||||||||
|
24 |
F |
730 |
1 |
8621 |
119518 |
81.5 |
361.83 |
424.60 |
JSQ-1512-8 (6000V) |
570 |
|
|
|
|
|
2 |
8602 |
134458 |
82.6 |
400.75 |
470.28 |
|||||||||
|
3 |
8497 |
149398 |
82.6 |
439.86 |
516.17 |
|||||||||
|
4 |
8354 |
164337 |
82.0 |
479.20 |
562.34 |
YL118/44-8 (3000V) |
800 |
|
|
|
|
|||
|
5 |
8212 |
179277 |
81.1 |
519.53 |
609.67 |
|||||||||
|
6 |
8040 |
194217 |
80.0 |
558.66 |
655.59 |
|||||||||
|
7 |
7840 |
209157 |
78.3 |
599.43 |
703.43 |
|||||||||
|
8 |
7641 |
224097 |
76.4 |
641.44 |
752.73 |
|||||||||
|
24 |
F |
560 |
1 |
5071 |
91685 |
81.5 |
163.29 |
191.62 |
JSQ-1410-10 (3000V) |
(280) |
|
|
|
|
|
2 |
5062 |
103146 |
82.6 |
180.92 |
212.31 |
|||||||||
|
3 |
5005 |
114606 |
82.6 |
198.75 |
233.23 |
|||||||||
|
4 |
4910 |
126067 |
82.0 |
216.04 |
253.52 |
JSQ-158-10 (3000V) |
350 |
|
|
|
|
|||
|
5 |
4883 |
137528 |
81.1 |
234.60 |
275.31 |
|||||||||
|
6 |
4729 |
148988 |
80.0 |
252.07 |
285.80 |
|||||||||
|
7 |
4615 |
160449 |
78.3 |
270.65 |
317.61 |
|||||||||
|
8 |
4500 |
171910 |
76.4 |
289.85 |
340.13 |
|||||||||
xhblower
