用途
8-09、9-12型高壓離心通風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可以作為各種熔爐、鍛冶爐鼓風和輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。

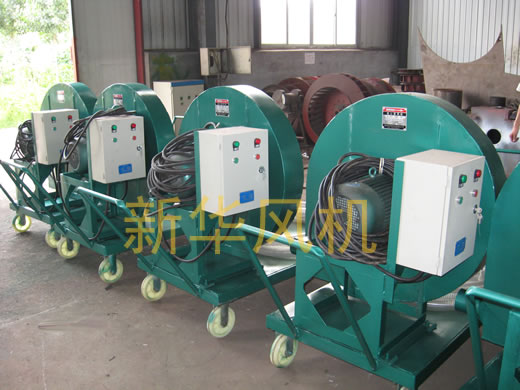

型式和結構
1、8-09、9-12型風機均為單吸入，8-09型風機我廠設計機號有№6.8A、7.1D、8D、8.5D、9D五個機號；9-12型風機我廠設計機號有№6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
2、8-09、9-12型風機均可制成順時針旋轉或逆時針旋轉兩種型式。從電機一端正視，凡葉輪順時針方向旋轉者，勻稱順旋轉風機，以“順”表示，反之稱逆旋轉風機，以“逆”表示。
3、風機的出口位置以機殼的出口角度表示，“順”、“逆”風機均可制成0度、90度、180度三種角度
4、8-09、9-12型風機由葉輪、機殼、進風口、傳動組、密封件、機座等組成。對于8-09型的№7.1、8、8.5三個機號采用整體結構，9-12型的№8、9二種機號及8-09型的№9機號采用局部組裝結構。
葉輪—葉輪按新的高效前向風機理論設計，葉輪成形后經靜、動平衡校正超速運轉試驗因此運轉平穩可靠。
機殼—用普通鋼板焊接成蝸形整體。
進風口—制成收斂式流線形整體結構，用螺栓固定于前蓋板上。
傳動組—由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制造。對于8-09型№7.1、8采用滾動軸承潤滑脂潤滑；對于8-09型№8.5、9及9-12型№8、9采用滾動軸承潤滑油潤滑。
如上述機號、上述傳動方式、上述出口角度和上述結構不能滿足貴單位生產需，我廠有能力、有責任為您重新設計和制造，直至您滿意為止。
性能選擇與應用
1、本書性能表中所列參數是在大氣溫度t=20℃, 大氣壓力Pa=101.3×103pa，氣體密度ρ=1.2kg/m3狀態下計算而來。如使用條件與上述不符合時，應按下式換算：
（1）改變密度ρ，轉速n時：
(2)改變轉速n，大氣壓力Pa，氣體溫度時：
式中：Q2、P2、N2指性能表中所列全壓、流量和功率。
2、用戶在選購風機前最好應對化鐵爐實際工況（主要是指壓力系數）進行測定，再按化鐵爐的熔化率及所需風量、風壓進行選用，確保所購風符合實際需要。
3、風機進風口和出風口在設計和安裝均有調節閥門或閘板，啟動前應首先關閉進口或出口閥門，啟動達正常轉速后再逐漸開啟此閥門，以調節風機性能，調節過程中應嚴格控制電流，不得超標。
4、風機出口應設置出口擴壓筒即方變圓管段。其擴張錐度按8度—12度為宜，后按輸送管道，輸送管道的截面積與風機出口截面積之比應≥2：1。
5、輸送空氣管道應避免死直角轉彎和風機出口附近轉彎，轉彎起點應在擴壓筒后5倍管道直徑處，轉彎半徑約為管道直徑的3倍。
6、爐底及輸氣管道不得有泄漏，泄漏會使系統下降，電機過載。
安裝調整和試運轉
1、安裝前：應對風機各部件進行全面檢查，如：機件是否完整，葉輪與機殼的旋轉方向是否一致，各聯接部位是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。發現問題應立即修復。
2、安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具或雜物，在一些結合面上為了防止生銹，減少拆卸困難，應涂上層潤滑脂或機械油。風機與地面、進出風管道與風機等關鍵聯接處應仔細調整，使之自然吻合，不得強行聯接，更不許將管道重量加風機任何部件上，并注意保證風機主軸的水平位置。
3、安裝要求：
（1）風機安裝時，必須檢測主軸水平度，令其符合0.20—1000mm。
（2）風機葉輪進口處密封間隙應嚴格控制，8-09№7.1、8風機間隙為1.0—1.5mm，8-09№8.5、9及9-12№8、9風機間隙為1.5—2.0mm。
（3）安裝后試撥傳動組，檢查是否有過緊或與固定部分刮蹭現象，發現不妥之處必須及時調整好。
4、試運轉：
風機全部安裝完成后經檢驗無誤后方可進行試運轉。
運轉前必須先關閉進口或出口閘門，使風機在空載情況下啟動，達正常轉速后，如情況良好，可逐漸開啟閘門，直至額定工況。在運轉過程中應嚴格控制電流，不得超標，運行20分鐘后，檢查軸承箱溫升是否正常，即溫升不得超過室溫40℃以上，表溫不超過70℃。
操作和維護
1、風機啟動前，應進行下列準備工作：
（1）關閉進口閥門或出口閥門。
（2）檢查各部件完好程度，轉動部分與固定部分有無刮蹭等現象。
（3）進出風口方向10米之內不許站人。
（4）所有傳動部分，如皮帶輪或聯軸器等一律不許裸露，應加防護網罩（用戶自備）。
（5）嚴禁兒童在場玩耍，嚴禁動作遲緩者，如：老人、殘疾人在場圍觀。
2、當風機啟動達正常轉速后，應經常檢查軸承溫度是否正常，如發現風機有劇烈振動、撞擊、軸承溫度迅速上升、噪聲突然加大等反?，F象時必須緊急停車。
3、風機維護時必須首先停機斷電，然后施工。
4、定期檢查風機內部積灰、污垢等雜質，并防止銹蝕。
5、除每次拆修應更換潤滑油（脂）外，正常情況下可根據實際情況更換潤滑油（脂）。
故障及原因
（一）風機振動劇烈：
1、風機軸與電機軸不同心。
2、機殼或進風口與葉輪摩擦。
3、葉輪鉚釘松動或葉輪變形。
4、葉輪軸盤孔與軸配合松動。
5、各部聯接件松動。
6、管道安裝不良。
7、葉片積灰、污垢或磨損嚴重。
（二）軸承溫升過高：
1、軸承箱振動劇烈。
2、潤滑油質量不良、變質、牌號不當、數量不足。
3、軸承箱蓋、座聯接螺栓之緊力過大或過小。
4、軸承箱前后不同心，軸承位置傾斜，不同心。
5、滾動軸承損壞或軸彎曲。
6、端蓋與軸摩擦。
（三）電機電流過大或溫升過高：
1、開車時，進口或出口閥門沒有關閉。
2、實際運行工況遠超過予選工況點。
3、電網電壓過低或缺相運行。
4、受軸承箱振動劇烈的影響。
5、介質中含有粘性物質。
6、介質中所含塵土及硬質顆粒物超標。
單機成套供應范圍
整體結構：風機一臺、地腳螺栓一付。
局部組裝結構：風機一臺、配套電機一臺、聯軸器一付、地腳螺栓一付。
訂貨須知
訂貨時須注明風機的機號、轉速、風壓、風量、出風口角度、旋轉方向、電動機型號、功率、防護等級、安裝方式等。
風機進口調節門根據用戶需要選配，但須在訂貨合同上注明。
8-09型№6.8A、7.1D、8D高壓離心通風機性能表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
所需 功率 kw |
電動機 |
聯軸器 GB4323-84 |
附件 |
|||
|
型號 |
功率 kw |
螺栓 GB799-88 |
螺母 GB6170-86 |
墊圈 GB97.1-85 |
||||||||
|
6.8 |
A |
2900 |
1 2 3 4 5 6 7 |
10523 11026 11347 11439 11341 11063 10634 |
675 944 1215 1485 1754 2024 2295 |
4.62 5.82 7.15 8.63 10.28 11.96 13.60 |
Y132-2
Y160M1-2
Y160M2-2 |
7.5
11
15 |
|
M16×400 (4個) |
M16(4個) |
16（4個） |
|
7.1 |
D |
2900 |
1 2 3 4 5 6 7 8 |
11472 12021 12371 12471 12364 12061 11594 11016 |
768 1075 1383 1690 1997 2304 2612 2919 |
5.53 6.96 8.71 10.42 12.30 14.35 16.61 18.38 |
Y132S1-2 Y132S2-2 Y160M1-2
Y160M2-2
Y160L-2 |
5.5 7.5 11
15
18.5 |
TL7 |
M20×500 (6個) |
M20(6個) |
20(6個) |
|
TL7 |
||||||||||||
|
8 |
D |
2930 |
1 2 3 4
5 6 7 8 |
14867 15579 16033 16163
16023 15632 15026 14277 |
1110 1554 1998 2442
2887 3331 3775 4219 |
10.36 13.04 16.31 19.51
23.04 26.88 31.11 34.43 |
Y160M1-2 Y160M2-2 Y160L-2 Y180M-2
Y200L1-2
Y200L2-2 |
11 15 18.5 22
30
37 |
TL7 |
M20×500 (6個) |
M20(6個) |
20(6個) |
|
TL7 |
||||||||||||
|
TL7 |
||||||||||||
8-09型№8.5D、9D高壓離心通風機性能表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
所需 功率 kw |
電動機 |
聯軸器 GB4323-84 |
附件 |
|||
|
型號 |
功率 kw |
螺栓 GB799-88 |
螺母 GB6170-86 |
墊圈 GB97.1-85 |
||||||||
|
8.5 |
D |
2950 |
1 2 3 4 5 6 7 8 |
17013 17828 18347 18496 18338 17888 17196 (16339) |
1341 1877 2414 2950 3487 4023 4560 (5096) |
14.32 18.02 22.54 26.97 31.85 37.15 43.00 (47.59) |
Y160M2-2 Y160L-2 Y200L1-2
Y200L2-2 Y225M-2 |
15 18.5 30
37 45 |
TL7 |
M20×500 (8個) |
M20(8個) |
20(8個) |
|
TL7 |
||||||||||||
|
|
|
|
||||||||||
|
9 |
D |
2950 |
1
2 3 4
5 6 7 8 |
19073
19988 20569 20736
20558 20054 19278 18318 |
1591
2228 2865 3502
4138 4775 5412 6049 |
19.05
23.98 30.00 35.90
42.37 49.44 57.22 63.33 |
Y180M-2
Y200L1-2
Y200L2-2
Y225M-2 Y250M-2 Y280S-2 |
22
30
37
45 55 75 |
TL7 |
M12×300 (4個) M20×500 (4個) |
M12(4個) M20(4個) |
12(4個) 20(4個) |
|
TL7 |
M16×400 (4個) M20×500 (4個) |
M16(4個) M20(4個) |
16（4個） 20(4個) |
|||||||||
|
TL8 |
M20×500 (8個) |
M20(8個) |
20(8個) |
|||||||||
|
TL8 |
||||||||||||
9-12型№6.8A、7.1A、7.4D高壓離心通風機性能表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
所需 功率 kw |
電動機 |
聯軸器 GB4323-84 |
附件 |
|||
|
型號 |
功率 kw |
螺栓 GB799-88 |
螺母 GB6170-86 |
墊圈 GB97.1-85 |
||||||||
|
6.8 |
A |
2930 |
1 2 3 4 5 6 78 |
11590 11820 12000 12140 12120 11980 11740 |
1700 2160 2620 3080 3540 4000 4460 |
9.32 11.59 13.57 15.93 18.27 20.55 22.60 |
Y160M2-2
Y160L-2
Y180M-2 |
15
18.5
22 |
|
M16×400 (4個) |
M16(4個) |
16（4個） |
|
7.1 |
A |
2900 |
1 2 3 4 5 6 7 |
12347 12661 12807 12896 13024 12935 12739 |
2074 2658 3000 3242 3826 4410 4990 |
12.10 15.02 16.43 18.02 21.14 24.30 27.65 |
Y160M2-2
Y160L-2
Y180M-2 Y200L1-2 |
15
18.5
22 30 |
|
M16×400 (4個) |
M16(4個) |
16（4個） |
|
7.4 |
D |
2900 |
1 2 3
4 5 6 7 |
13416 13749 14004
14142 14053 13838 13465 |
2349 3010 3371
4332 4993 5654 6315 |
14.88 18.47 22.16
25.99 29.89 33.99 38.07 |
Y160M2-2 Y160L-2 Y180M-2
Y200L1-2
Y200L2-2 Y225M-2 |
15 18.5 22
30
37 45 |
TL7 |
M12×300 |
M12 |
12 |
|
TL7 |
||||||||||||
|
TL7 |
M16×400 |
M16 |
16 |
|||||||||
9-12型高壓離心通風機性能表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
所需 功率 kw |
電動機 |
聯軸器 GB4323-84 |
附件 |
|||
|
型號 |
功率 kw |
螺栓 GB799-88 |
螺母 GB6170-86 |
墊圈 GB97.1-85 |
||||||||
|
7.7 |
A |
2930 |
1 2 3 4 5 6 7 |
14543 14887 15171 15319 15220 14985 14583 |
2349 3010 3671 4332 4993 5654 6315 |
15.81 19.60 23.52 27.59 31.72 36.07 40.40 |
Y180M-2
Y200L1-2
Y200L2-2
Y225M-2 |
22
30
37
45 |
|
M16×400(4個) M20×500(4個) |
M16(4個) M20(4個) |
16（4個） 20(4個) |
|
8 |
D |
2950 |
1 2 3 4 5 6 |
16216 16528 16931 17096 16931 16729 |
2996 3824 4651 5478 6306 7133 |
22.97 28.24 33.98 39.78 45.52 51.83 |
Y200L1-2
Y200L2-2 Y225M-2
Y250M-2 |
30
37 45
55 |
TL7 |
M16×400(4個) |
M16(4個) |
16（4個） |
|
TL8 |
M20×500(8個) |
M20(8個) |
20(8個) |
|||||||||
|
7 |
(16216) |
(7960) |
(57.84) |
|
|
|
|
|
|
|||
|
9 |
D |
2970 |
1
2
3 4 5 |
20803
21202
21719 21931 21719 |
4295
5481
6667 7853 9039 |
42.24
51.93
62.48 73.15 83.71 |
Y225M-2
Y250M-2
Y280S-2
Y280M-2 |
45
55
75
90 |
TL8 |
M16×400(4個) M20×500(4個) |
M16(4個) M20(4個) |
16（4個） 20(4個) |
|
TL8 |
M20×500(8個) |
M20(8個) |
20(8個) |
|||||||||
|
TL8 |
||||||||||||
|
6 7 |
(21461) (20808) |
(10225) (11411)) |
(95.31) (106.40) |
|
|
|
|
|
|
|||
注：打括號者一般不選用。
